Аттенюатор с ручным управлением 0-90дБ SMA-50-90-2 (0-6ГГц)
Аттенюатор с ручным управлением 0-90дБ SMA-50-90-2 (0-6ГГц)
Отзывов: 0
Артикул:
KR-2726
- Бренд: KROKS
- Среда применения: Для помещений, Для улицы
- Состояние: Новый
- Возможность поставки: Доступен к заказу
Купить Аттенюатор с ручным управлением 0-90дБ SMA-50-90-2 (0-6ГГц)
Доступно для заказа:
3 шт.
В наличии: 0 шт.
Удалённый склад: 3 шт.
В пути: 0 шт.
Описание:
Аттенюатор SMA(female)-SMA(female)
Волновое сопротивление: 50 Ом
Диапазоны частот: 0-6 ГГц
КСВ <1,40
Вносимое затухание: 0-90 дБ
Мощность: 2 Вт
Техническая документация:
Аттенюаторы с ручным механическим управлением используются в измерительных установках для точного изменения параметров. Такие устройства позволяют оперативно изменять степень ослабления сигнала. Для регулирования используется колесо с шагом в 10 дБ.
Диапазоны частот: 0-6 ГГц
КСВ <1,40
Вносимое затухание: 0-90 дБ
Мощность: 2 Вт
Диапазон температур: -55°C...+125°C
Погрешность затухания:
| Диапазон | 10-30 дБ | 30-60 дБ |
| Погрешность | 0,8 дБ | 1,5% |
Характеристики:
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
80 x 40 x 40
|
|
Масса в индивидуальной упаковке, грамм
|
219
|
Аттенюаторы, нагрузки:
|
Затухание
|
Регулируемый
|
|
Точность затухания
|
Высокая
|
|
Мощность
|
2 Вт
|
|
Тип разъема
|
SMA
|
|
Диапазон частот
|
0..6 ГГц
|
Графики для АЧХ - Log Mag, при отсчётном уровне равном -10 дБ, и для КСВ - SWR:

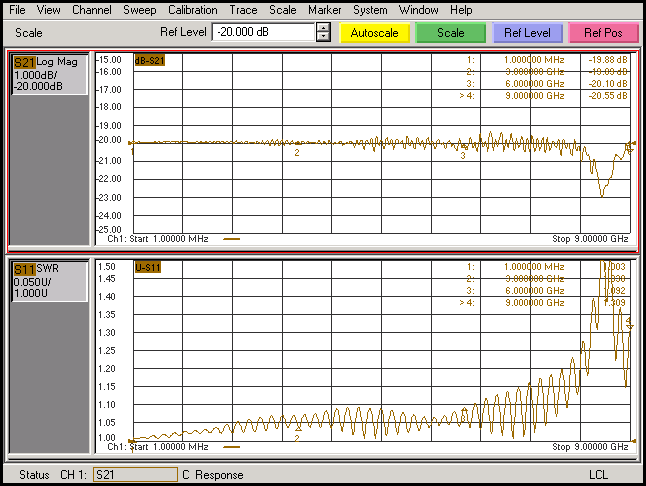

Графики для АЧХ - Log Mag, при отсчётном уровне равном -20 дБ, и для КСВ - SWR:

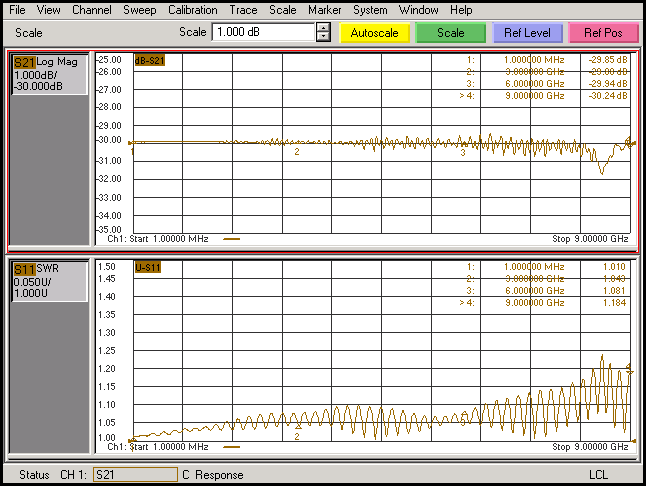

Графики для АЧХ - Log Mag, при отсчётном уровне равном -30 дБ, и для КСВ - SWR:

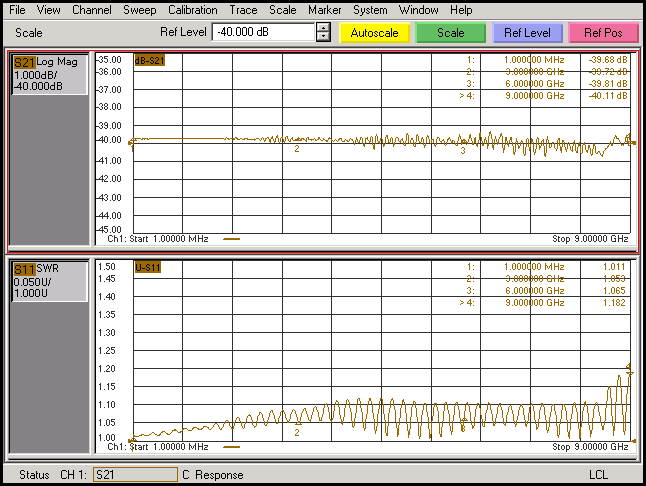

Графики для АЧХ - Log Mag, при отсчётном уровне равном -40 дБ, и для КСВ - SWR:
Графики для АЧХ - Log Mag, при отсчётном уровне равном -49 дБ, и для КСВ - SWR:
Графики для АЧХ - Log Mag, при отсчётном уровне равном -60 дБ, и для КСВ - SWR:

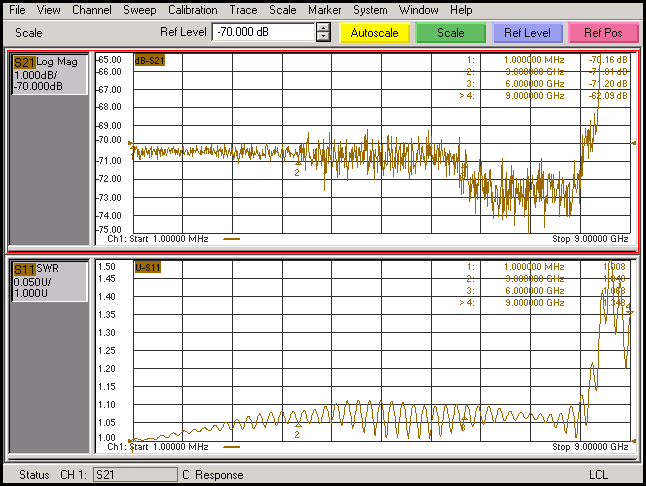

Графики для АЧХ - Log Mag, при отсчётном уровне равном -70 дБ, и для КСВ - SWR:
Графики для АЧХ - Log Mag, при отсчётном уровне равном -79 дБ, и для КСВ - SWR:
Графики для АЧХ - Log Mag, при отсчётном уровне равном -90 дБ, и для КСВ - SWR:
