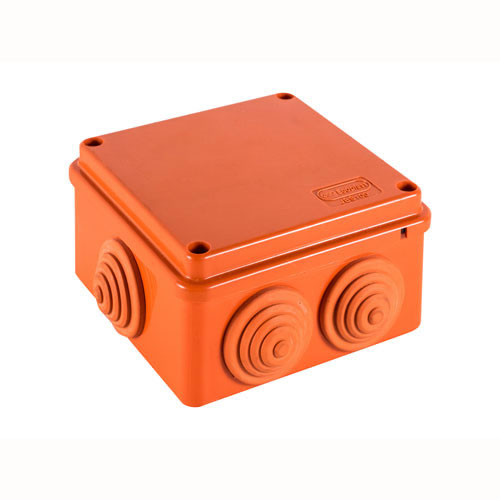

Ecoplast JBS100 43317HF - Коробка огн. E110, о/п 100х100х55мм, без галогена, 6 вых., IP55, 3P, (2,5-16 мм2), цвет оранж.
- Бренд: Ecoplast
- Гарантия: 12 месяцев (1 год)
- Состояние: Новый
- Возможность поставки: Доступен к заказу
Купить Ecoplast JBS100 43317HF - Коробка огн. E110, о/п 100х100х55мм, без галогена, 6 вых., IP55, 3P, (2,5-16 мм2), цвет оранж.
Огнестойкие коробки Экопласт
Коробка ОКЛ с клеммником Экопласт
с сохранением работоспособности при пожаре
Огнестойкие коробки с клеммником предназначены для использования в составе ОКЛ для ответвления и соединения огнестойкого кабеля или как отдельный элемент соединения кабельных линий сечением 0,15-35 мм² при монтаже электропроводки СПЗ. В линейке представлены коробки из безгалогенного пластика, либо окрашенной стали. Коробки комплектуются огнестойкими керамическими клеммниками, которые обеспечивают коммутацию кабельных проводников до 35 мм² (класс кабельной жилы 1, 2) по ГОСТ 22483-2021.
Сертификация
Коробки прошли испытания на работоспособность при пожаре по ГОСТ Р 53316 в составе огнестойких кабельных линий (ОКЛ), выполненных на базе кабеленесущих систем Экопласт (Ecoplast) с кабелями различных производителей. Результаты испытаний отражены в сертификатах ОКЛ с указанием марки кабеля и фактического времени работоспособности.
Преимущества огнестойких коробок с клеммником Экопласт:
| Материал коробки | Безгалогенный HF пластик |
| Цвет | Оранжевый |
| Технические условия | ТУ 3464-014-52811541-2016 |
| Степень защиты по ГОСТ 14254-2015 | в зависимости от исполнения IP41; IP44; IP55; IP56 |
| Климатическое исполнение | УХЛ-4 для монтажа внутри помещений / для защищенной установки на улице |
| Ударопрочность | 07IK (2 Дж) |
| Допустимое рабочее напряжение |
для клеммных соединителей 2,5–16 мм² – 600В
для клеммных соединителей 25 мм² – 750В
|
| Номинальный ток | от 6 до 50А |
| Температура монтажа | -5°С до +40°С |
| Температура эксплуатации | -25°С до +60°С |
| Подходит для прямого монтажа | Да |
Металлические огнестойкие коробки Экопласт серии SMB
Металлические огнестойкие распределительные/ответвительные коробки серии SMB для электропроводки с сохранением работоспособности при пожаре. Рекомендуются для использования в составе огнестойких кабельных линий, либо, как коммутационный элемент для огнестойкого кабеля сечением от 0,15 до 35 мм².В линейке представлены два типоразмера коробок SMB с габаритными размерами 120х120х60 мм и 164х164х65 мм. В коробках установлена анодированная шпилька для крепления клеммы заземления.
| Материал коробки | Металл |
| Цвет | Оранжевый |
| Технические условия | ТУ 27.33.13-017-52811541-2020 |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
| Климатическое исполнение | ХЛ категория размещения 1;2 |
| Кабельные вводы |
Металлические кабельные вводы с внешним диаметром 14-25 мм
Возможное исполнение — с заглушками и 1 кабельным вводом
|
Клеммные соединители
В зависимости от типоразмеров коробки комплектуются различными видами соединительных клемм из огнестойкой керамики. Клеммные соединители уставливаются на металической монтажной пластине.
Огнестойкие коробки JBS
| Фото коробки | Условный размер, мм | Артикул | Наименование | Полюсов | Сечение, мм² | Выходов |
|
85х85х50 | 43001HF | JBS080 | 3P | 0,15-2,5 | 6 |
| 43011HF | 4P | |||||
| 43021HF | 5P | |||||
| 43031HF | 6P | |||||
| 43041HF | 8P | |||||
| 43051HF | 9P | |||||
| 43061HF | 10P | |||||
| 43071HF | 12P | |||||
| 43101HF | 3P | 0,15-4,0 | ||||
| 43111HF | 4P | |||||
| 43121HF | 5P | |||||
| 43131HF | 6P | |||||
| 43141HF | 8P | |||||
| 43151HF | 9P | |||||
| 43161HF | 10P | |||||
| 43201HF | 3P | 0,15-6,0 | ||||
| 43211HF | 4P | |||||
| 43221HF | 5P | |||||
| 43231HF | 6P | |||||
| 43301HF | 3P | 1,5-10,0 | ||||
| 43311HF | 4P | |||||
| 43321HF | 5P | |||||
|
100х100х55 | 43007HF | JBS100 | 3P | 0,15-2,5 | 6 |
| 43047HF | 4P | |||||
| 43057HF | 5P | |||||
| 43017HF | 6P | |||||
| 43107HF | 3P | 1,5-4 | ||||
| 43147HF | 4P | |||||
| 43227HF | 5P | |||||
| 43117HF | 6P | |||||
| 43027HF | 3P | 1,5-6 | ||||
| 43207HF | 4P | |||||
| 43217HF | 5P | |||||
| 43127HF | 6P | |||||
| 43307HF | 3P | 1,5-10 | ||||
| 43347HF | 4P | |||||
| 43357HF | 5P | |||||
| 43367HF | 6P | |||||
| 43317HF | 3P | 2,5-16 | ||||
| 43037HF | 5P | |||||
|
100х100х55 | 42007HF | JBS100 | 3P | 0,15-2,5 | - |
| 42047HF | 4P | |||||
| 42057HF | 5P | |||||
| 42017HF | 6P | |||||
| 42107HF | 3P | 1,5-4 | ||||
| 42147HF | 4P | |||||
| 42227HF | 5P | |||||
| 42117HF | 6P | |||||
| 42027HF | 3P | 1,5-6 | ||||
| 42207HF | 4P | |||||
| 42217HF | 5P | |||||
| 42307HF | 3P | 1,5-10 | ||||
| 42347HF | 4P | |||||
| 42317HF | 5P | |||||
| 42037HF | 5P | 2,5-16 | ||||
|
150х110х70 | 43009HF | JBS150 | 3P | 0,15-2,5 | 10 |
| 43019HF | 8P | |||||
| 43059HF | 5P | 1,5-4 | ||||
| 43109HF | 6P | |||||
| 43119HF | 8P | |||||
| 43039HF | 10P | |||||
| 43129HF | 4Р | 1,5-6 | ||||
| 43029HF | 5Р | |||||
| 43229HF | 8P | |||||
| 43239HF | 9Р | |||||
| 43209HF | 4Р | 1,5-10 | ||||
| 43159HF | 5Р | |||||
| 43359HF | 6Р | |||||
| 43329HF | 8Р | |||||
| 43189HF | 3Р | 2,5-16 | ||||
| 43339HF | 4Р | |||||
| 43419HF | 5Р | |||||
| 43429HF | 6Р | |||||
| 43709HF | 3P | 2,5-25 | ||||
| 43729HF | 5P | |||||
|
210х150х100 | 43806HF | JBS210 | 4P | 0,15-2,5 | 8 |
| 43906HF | 6P | |||||
| 43036HF | 9P | |||||
| 43066HF | 10P | |||||
| 43046HF | 12P | |||||
| 43626HF | 16P | |||||
| 43636HF | 24P | |||||
| 43136HF | 9P | 1,5-4 | ||||
| 43146HF | 12P | |||||
| 43246HF | 16P | |||||
| 43236HF | 9P | 1,5-6 | ||||
| 43056HF | 12P | |||||
| 43156HF | 16P | |||||
| 43736HF | 5P | 1,5-10 | ||||
| 43326HF | 6P | |||||
| 43426HF | 8P | |||||
| 43336HF | 9P | |||||
| 43346HF | 10P | |||||
| 43406HF | 5P | 2,5-16 | ||||
| 43436HF | 9P | |||||
| 43706HF | 3P | 2,5-25 | ||||
| 43726HF | 5P | |||||
| 43866HF | 4P | 2,5-35,0 | ||||
|
300х250х120 | 43030HF-GR | JBS300 | 5P | 2,5-16,0 | 12 |
| 43040HF-GR | 6P | |||||
| 43050HF-GR | 4P | 2,5-25,0 | ||||
| 43060HF-GR | 5P | |||||
| 43070HF-GR | 6P | |||||
| 43080HF-GR | 4P | 2,5-35,0 | ||||
| 43090HF-GR | 5P | |||||
| 43110HF-GR | 6P |
