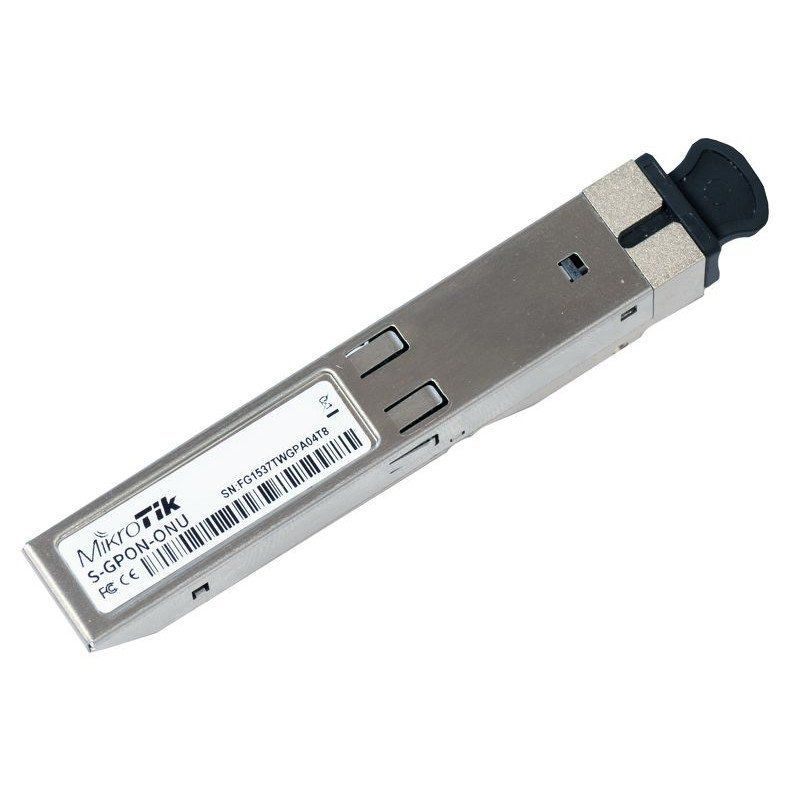

MikroTik GPON ONU module (SFPONU) - SFP модуль Pluggable GPON ONU interface for Fiber to Home
- Бренд: MikroTik
- Гарантия: 12 месяцев (1 год)
- Состояние: Новый
- Возможность поставки: Снят с производства
Купить MikroTik GPON ONU module (SFPONU) - SFP модуль Pluggable GPON ONU interface for Fiber to Home
Описание Mikrotik GPON ONU
Модуль GPON ONU позволяет использовать любое устройство RouterBOARD для FTTH без других дополнительных модемов и программного обеспечения. Благодаря технологии Plug&Play можно просто подключить модуль к устройству и сразу начать его использовать, не проводя дополнительных настроек. Поддерживается любым SFP-устройством MikroTik (с любой версией RouterOS) - все настройки выполняются со стороны интернет-провайдера.
Предоставляет подключаемый интерфейс GPON ONU для сетевого оборудования с портом SFP для восходящего соединения, что позволяет развернуть эти устройства в сетях GPON для FTTx, бизнес-сервисов и с беспроводными транспортными сетями.
Данный модуль представляет собой G.984.5 оптический сетевой терминал (ONT) в типовом форм-факторе MSA SFP, содержащий в себе стек GPON OMCI. GPON ONU объединяет в себе функции двунаправленного оптического приёмопередатчика и GPON MAC. Подключённый к клиентскому устройству (CPE) , GPON ONU предоставляет асимметричную связь на скорости 1.244 Гбит/с восходящий канал и 2.488 Гбит/с нисходящий канал без необходимости отдельного источника питания.
Устройство поддерживает подробную систему управления ONT, включая функции индикации аварии, инициализации (provisioning), DHCP и IGMP для автономного IPTV-решения в ONT, а также интерфейс Time of Day / 1PPS. Модуль GPON ONU может управляться с OLT по GPON посредством G.988 OMCI.
GPON ONU легко сочетается с имеющимся телекоммуникационным оборудованием, обеспечивая провайдерам гладкий переход на GPON. Решение GPON значительно уменьшает затраты на установку при развёртывании оптического доступа в MDU и позволяет провайдерам повысить доходность, сократив текущие расходы.
Применение
- гигабитная пассивная оптическая сеть (Gigabit Passive Optical Network - GPON) ONU для приложений P2MP
- сеть широкополосного доступа FTTx WDM (Wavelength Division Multiplexing – мультиплексирование с разделением по длине волны)
- домашний шлюз, коммутатор Ethernet, устройства беспроводной связи и т. д.
- технология Plug&Play для универсальных разъёмов SFP
Спецификации
- форм-фактор SFP, разъём SC (одиночный), встроенный дуплексный трансивер
- SFP MSA, совместимый с цифровой диагностикой SFF-8472
- совместим со спецификациями FSAN G.984.5
- ассиметричная скорость - 1244 Мбит/с передача и 2488 Мбит/с приём
- рабочая температура корпуса от 0 до 70 °C
- идентификатор местоположения клиента (SLID)
- уведомление о статусе соединения PON
- уведомление Dying Gasp
- поддержка интерфейса Time of Day / 1PPS
- отклик на команду отключения передатчика от OLT когда OLT обнаруживает аномалию
- GEM режим инкапсуляции подуровня конвергенции передачи (TC Layer)
- поддержка OMCI согласно ITU-T G.988
- бюджет канала 28 дБ; Class B+, дистанция 20 км
- соответствует Классу 1 лазерных диодов по IEC-60825
- соответствует RoHS
- внутренняя калибровка
Технические характеристики
Соответствие стандартам
| Признак | Стандарт | Производительность |
| Электростатический разряд на электрические контакты |
MIL-STD-883E Method 3015.7 |
Class 1 (>500 В для контактов данных, >2000 В для других контактов) |
| Электростатический разряд на разъём SC | IEC 61000-4-2 | Совместимо со стандартами |
| Электромагнитные помехи |
FCC Part 15 Class B EN55022 Class B (CISPR 22B) VCCI Class B |
Совместимо со стандартами |
| Устойчивость к радиочастотному электромагнитному полю | IEC 61000-4-3 | Совместимо со стандартами |
| Безопасность лазерной аппаратуры |
FDA 21CFR 1040.10 и 1040.11 EN60950, EN (IEC) 60825-1,2 |
Совместимо с Классом 1 лазерных продуктов |
| RoHS | 2011/65/EC | Совместимо со стандартами |
Условия работы
| Параметр | Обозначение | Минимум | Среднее | Максимум | Единица измерения |
| Рабочая температура корпуса | TC | 0 | - | 70 | °C |
| Рабочее напряжение | VCC | 3.14 | 3.3 | 3.46 | В |
| Общий ток питания приёмника и передатчика | ICC | - | 600 | - | мА |
| Рассеиваемая мощность | PD | - | 2 | - | Вт |
| Битрейт (передача) | BR | - | 1244.16 | - | Мбит/с |
| Битрейт (приём) | BR | - | 2488.32 | - | Мбит/с |
| Дальность действия | TD | - | - | 20000 | м |
| Напряжение питания | VCC_Rx | -0.3 | - | +4.2 | В |
| VCC_Tx | -0.3 | - | VCC_Rx+1 | В |
Условия хранения
| Параметр | Обозначение | Минимум | Среднее | Максимум | Единица измерения |
| Температура | TS | -40 | - | +85 | °C |
| Влажность | RH | 5 | - | 95 | % |
Оптические характеристики
| Передатчик | |||||
| Параметр | Обозначение | Минимум | Среднее | Максимум | Единица измерения |
| Диапазон центральных длин волны | ?C | 1290 | 1310 | 1330 | нм |
| Средняя выходная оптическая мощность | POUT | 0.5 | - | 5 | дБм |
| Средняя выходная оптическая мощность при отключённой передаче | POUT-OFF | - | - | -40 | дБм |
| Коэффициент подавления боковых мод | SMSR | 30 | - | - | дБ |
| Ширина спектральной линии (на уровне -20 дБ) | ?20 | - | - | 1 | нм |
| Коэффициент гашения импульса | ER | 10 | - | - | дБ |
| Время нарастания и время спада (20%-80%) | TR/TF | - | - | 250 | пс |
| Генерируемый джиттер | JG | - | - | 0.2 | UI (тактовый интервал) |
| Глазковая диаграмма передатчика | Совместима c G.984.2 Рисунок 3 | ||||
| Приёмник | |||||
| Диапазон центральных длин волны | ?C | 1480 | 1490 | 1500 | нм |
| Оптическая мощность насыщения | - | -8 | - | - | дБм |
| Чувствительность | Sen | -28 | - | - | дБм |
| Уровень подтверждения обнаружения сигнала | SDA | - | - | -29 | дБм |
| Уровень отмены подтверждения обнаружения сигнала | SDD | -45 | - | - | дБм |
| Гистерезис | PSDA-SDD | 0.5 | - | - | дБ |
| Перекрёстные помехи (между 1310 нм передачей и 1490 нм приёмом) | - | - | - | -47 | дБ |
| Оптическая изоляция приёмника 1555 нм и 1490 нм | - | 30 | - | - | дБ |
| Оптическая изоляция приёмника Ext (1550-1560 нм) и 1490 нм | - | 34 | - | - | дБ |
| Коэффициент обратного отражения при 1310 нм | - | - | - | -12 | дБ |
| Коэффициент обратного отражения при 1490 нм | - | - | - | -27 | дБ |
| Потери на отражение от приемника | - | - | - | -20 | дБ |
| Оптическая изоляция приёмника 1530 нм и 1490 нм | - | 7 | - | - | дБ |
| Оптическая изоляция приёмника 1539 нм и 1490 нм | - | 22 | - | - | дБ |
| Оптическая изоляция приёмника 1625 нм и 1490 нм | - | 22 | - | - | дБ |
Таблица совместимости
| Модель | S-GPON-ONU | S-RJ01 | S-85DLC05D | S-31DLC20D | S-3553LC20D |
| CCR1072-1G-8S+ | + | + | + | + | + |
| CCR1036-12G-4S | + | + | + | + | + |
| CCR1036-8G-2S+ | + | + | + | + | + |
| CCR1016-12S-1S+ | +* | +* | +* | +* | +* |
| CCR1009-8G-1S-1S+ | + | + | + | + | + |
| CRS125-24G-1S | + | + | + | + | + |
| CRS226-24G-2S+ | +* | - | +* | +* | +* |
| CRS212-1G-10S-1S+ | +* | +* | +* | +* | +* |
| CRS210-8G-2S+ | +* | - | +* | +* | +* |
| CRS112-8G-4S | + | + | + | + | + |
| CRS109-G-1S8 | + | + | + | + | + |
| RB260GS | + | + | + | + | + |
| RB2011 | + | + | + | + | + |
| RB922/921 | + | + | + | + | + |
| RB953GS | + | + | + | + | + |
| FTC | + | + | + | + | + |
| Модель | S+85DLC03D | S+31DLC10D | S+2332LC10D | SFP+ 1m/3m DAC |
| CCR1072-1G-8S+ | + | + | + | + |
| CCR1036-12G-4S | + | + | + | + |
| CCR1036-8G-2S+ | + | + | + | + |
| CCR1016-12S-1S+ | + | + | + | + |
| CCR1009-8G-1S-1S+ | + | + | + | + |
| CRS125-24G-1S | + | + | + | + |
| CRS226-24G-2S+ | + | + | + | + |
| CRS212-1G-10S-1S+ | + | + | + | + |
| CRS210-8G-2S+ | + | + | + | + |
| CRS112-8G-4S | + | + | + | + |
| CRS109-G-1S8 | + | + | + | + |
| RB260GS | + | + | + | + |
| RB2011 | + | + | + | + |
| RB922/921 | + | + | + | + |
| RB953GS | + | + | + | + |
| FTC | + | + | + | + |
*CCR1016-12S-1S+ / CRS212-1G-10S-1S+ - интерфейс SFP+1 работает только на 10G (не поддерживает волокно-оптические трансиверы 1.25G).
*CRS226 / CRS210 -- волокно-оптические трансиверы SFP 1.25G поддерживаются только интерфейсом SFP+1, работает только с 10G.
26-03-2016
