RF elements 30° Sector HG3-TP-A20-30 (HG3-TP-A20-30) - Рупорная антенна 5-6ГГц, 20дБи, TwistPort, 30°
RF elements 30° Sector HG3-TP-A20-30 (HG3-TP-A20-30) - Рупорная антенна 5-6ГГц, 20дБи, TwistPort, 30°
Отзывов: 0
Артикул:
HG3-TP-A20-30
- Бренд: RF-Elements
- Рабочая частота: 5 ГГц, 5+6 ГГц, 6 ГГц
- Гарантия: 12 месяцев (1 год)
- Состояние: Новый
- Возможность поставки: Доступен к заказу
Купить RF elements 30° Sector HG3-TP-A20-30 (HG3-TP-A20-30) - Рупорная антенна 5-6ГГц, 20дБи, TwistPort, 30°
Доступно для заказа:
0 шт.
Нет в наличии
Удалённый склад: 0 шт.
В пути: 0 шт.
Описание RF elements 30° Sector HG3-TP-A20-30
| Асимметричная секторная антенна, оснащённая быстрозажимным волноводным разъёмом TwistPort. Устройство обеспечивает высокий коэффициент усиления, масштабируемость сети и увеличение производительности. Подавляет воздействие боковых лепестков и обладает чрезвычайно низким обратным излучением. Нет необходимости бороться с нежелательным сигналом, не нужно никаких дополнительных отражателей и защитных корпусов. Устройство идеально подходит для объединённых инсталляций с высокими требованиями совместного размещения. |
|
|
Антенна обладает уникальной формой луча: поперечное сечение его эллиптическое, что полезно для тех случаев развёртывания, когда ассиметричная форма луча обеспечивает лучшее покрытие. А диаграмма направленности остаётся стабильной во всём рабочем частотном диапазоне. Вы можете повернуть антенну на 90°, благодаря чему угол излучения в горизонтальной плоскости будет составлять 20°, а в вертикальной 30°. Это возможно благодаря специально разработанному креплению, позволяющему поменять местами ручку и кронштейн. |
|
Другие модели:
- 30° Sector HG3-TP-A20-30
- 60° Sector HG3-TP-A60
- 90° Sector HG3-TP-A90
Технические характеристики
| Разъём антенны | TwistPort — Быстрозажимной волноводный разъём |
| Тип антенны | Рупорная |
| Материал | УФ-стойкий ABS-пластик, поликарбонат, полиэтилен высокой плотности, алюминий, нержавеющая сталь |
| Степень защиты корпуса | IP55 |
| Допустимый диаметр мачты | 22–80 мм |
| Температура окружающей среды рабочая | -35.. +55 °C |
| Вес |
6.5 кг — одно устройство 7 кг — одно устройство, включая упаковку |
| Размеры |
393 х 347 х 318 мм — устройство 412 х 400 х 400 мм — устройство в упаковке |
| Сопротивление ветру | До 160 км/ч |
| Максимальный угол наклона | ± 25° |
| Рабочий диапазон | 5180–6000 МГц |
| Усиление | 20.5 дБи |
| Коэффициент обратного излучения | 35 дБ |
| Угол излучения в горизонтальной плоскости -3 дБ | Г 21° / В 21° |
| Угол излучения в вертикальной плоскости -3 дБ | Г 15° / В 15° |
| Угол излучения в горизонтальной плоскости -6 дБ | Г 30° / В 30° |
| Угол излучения в вертикальной плоскости -6 дБ | Г 20° / В 20° |

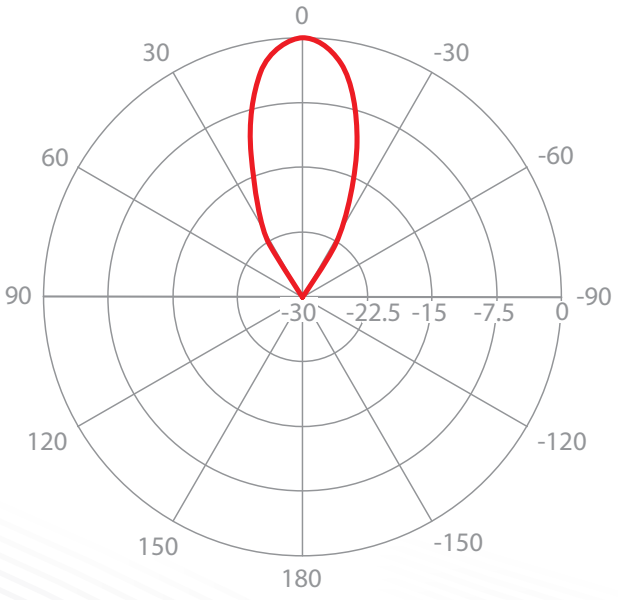

| В горизонтальной плоскости при вертикальной / горизонтальной поляризации |
|

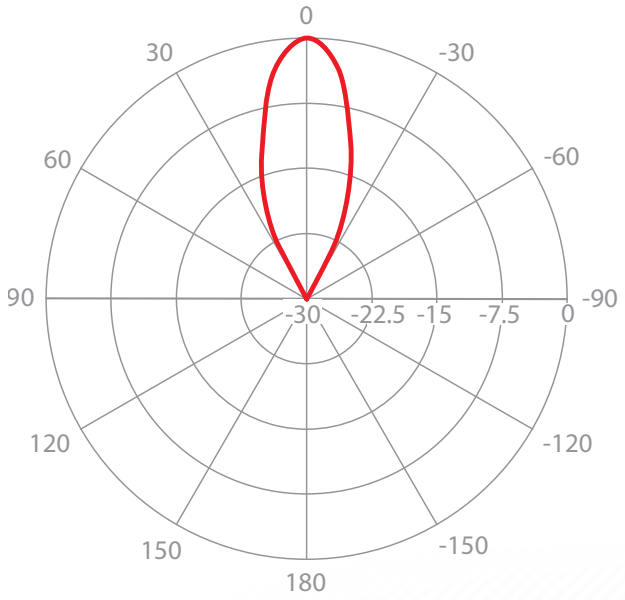

| В вертикальной плоскости при вертикальной / горизонтальной поляризации |
|

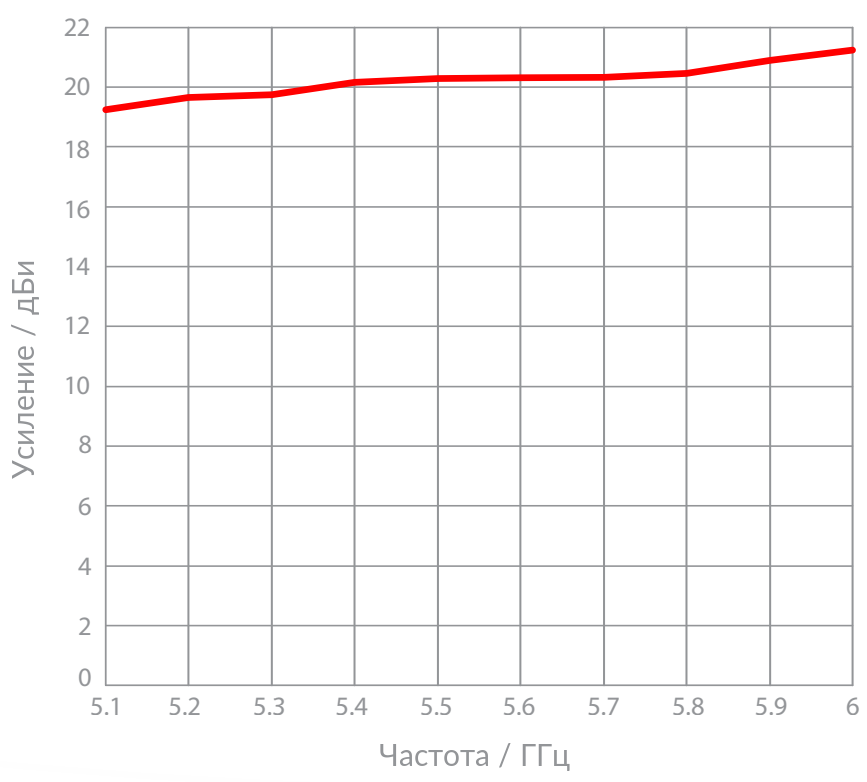

| График усиления при горизонтальной / вертикальной поляризации |
|
