SNR-CMP-KX-C-144P - Коммутационная панель 1U под MPO кассеты на 144 порта

Коммутационная панель SNR-CMP-KX-C-144P является идеальным решением, в условиях повышенной плотности монтажа в центрах обработки данных

Волоконно-оптическая кабельная система MPO состоит из претерминированных многоволоконных оптических кабелей, которые подключаются к оптическим кассетам. Кабели MPO содержат от 8 до 48 оптических волокон, оконцованных MPO-соединителями без смены полярности, которые включаются непосредственно в распределительные кассеты, установленные в коммутационные панели.

Волоконно-оптические панели с распределительными кассетами MPO используются для коммутации оптических кабелей и обеспечивают гибкость конфигурации, высокую плотность и надежную защиту соединений,масштабируемость системы .

Панель SNR-KX-CMP-144P позволяет установить до 12 многомодовых распределительных кассет SNR-MCM-MPO/UPC(M)-16LC/UPC. Фиксация кассеты в данной панели осуществляется при помощи специальных защелок и не требует использования пластиковых клипс. Кассета MPO содержит 12 LC портов на лицевой панели и 1 MPO разъем на задней, что позволяет  получить до 144 портов в панели высотой в 1U.

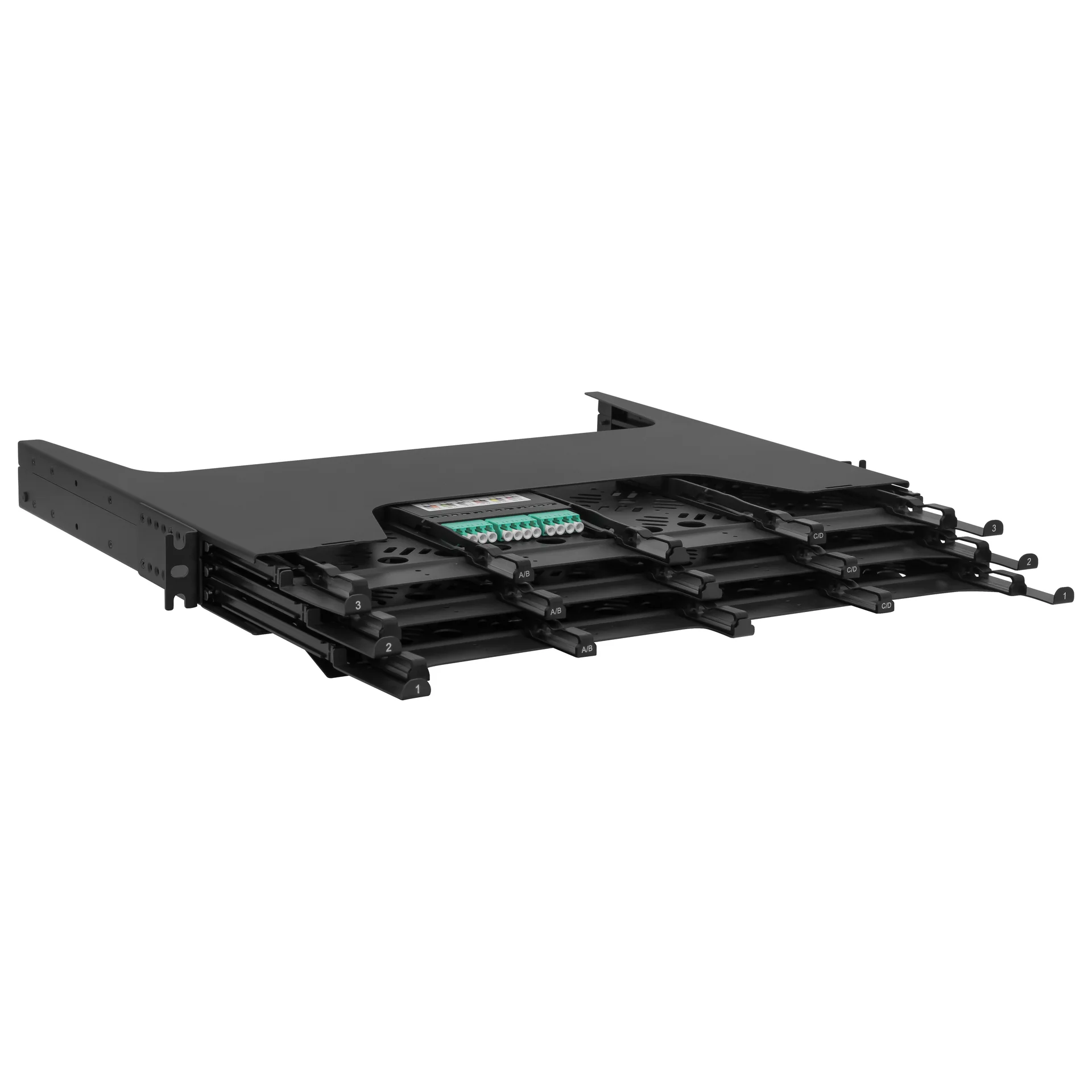

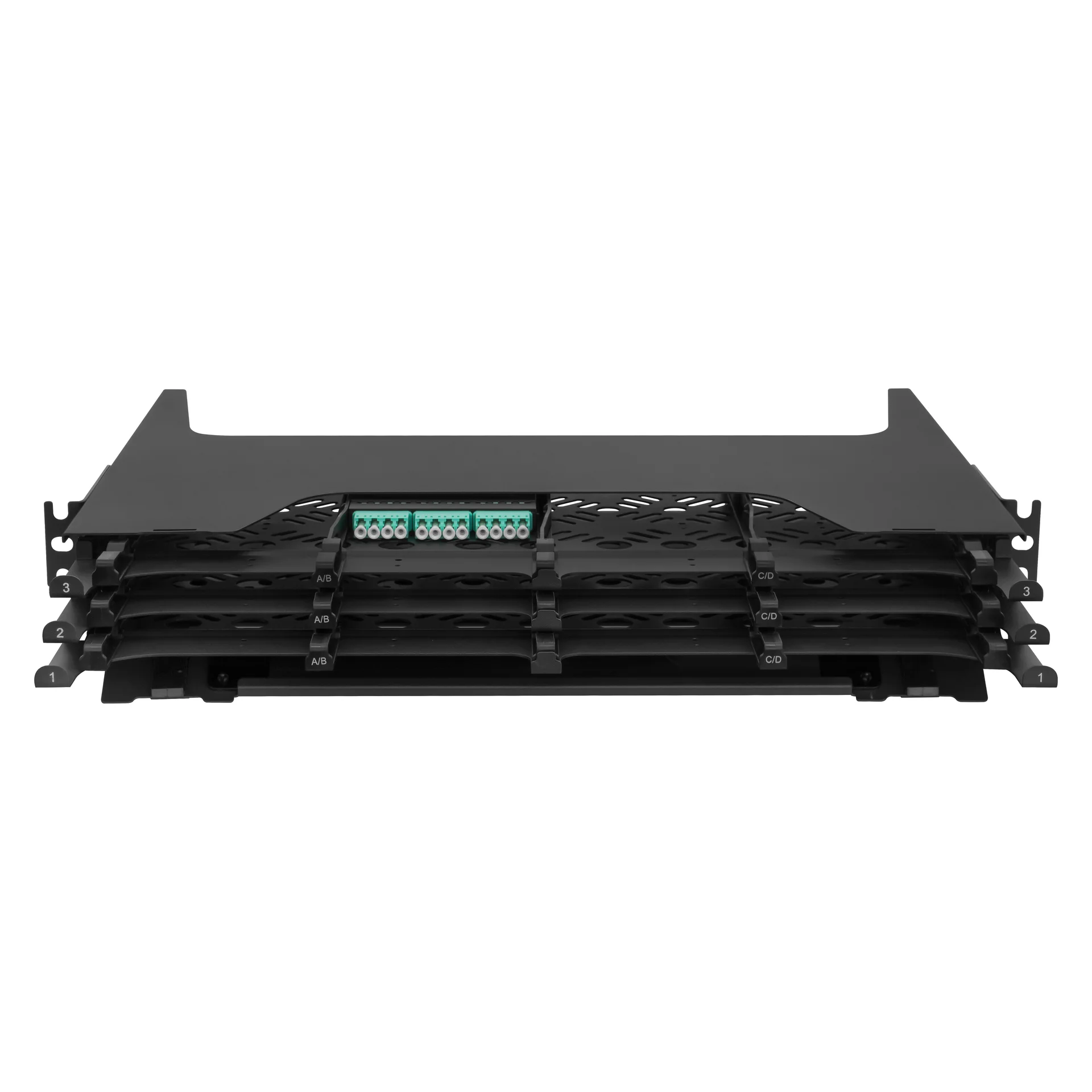

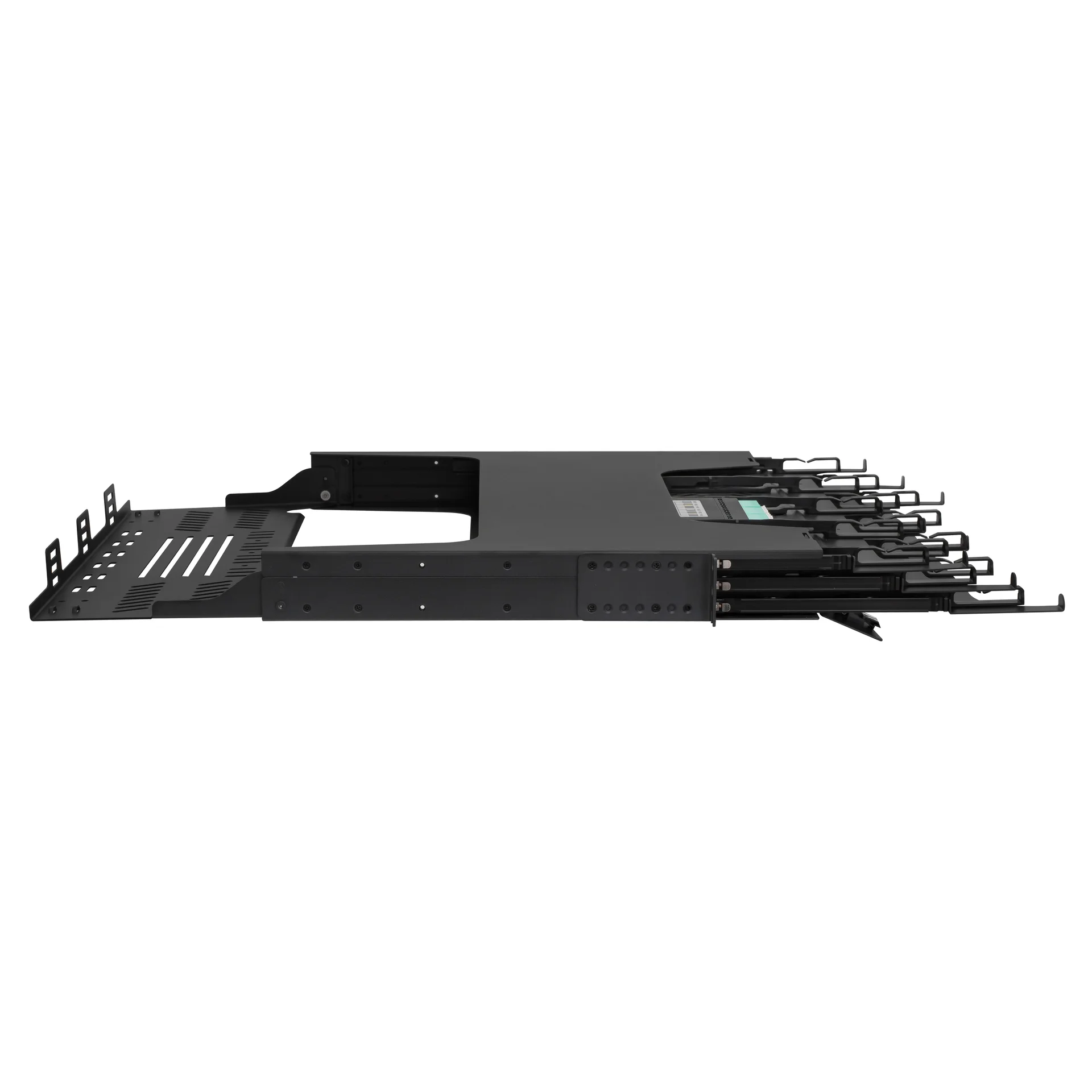

В эргономичном 1U корпусе размещены 3 выдвижных полки, в каждую из которых устанавливается до 4 распределительных кассет емкостью 12LC каждая или 6 распределительных кассет емкостью 8LC каждая . Выдвижной механизм существенно упрощает процесс монтажа и обслуживания.

Особенности:

• Выдвижной механизм внутренних полок;
• Быстрая установка;
• Высокая плотность монтажа;
• Оптимизация затрат;
• Гибкое масштабирование;
• Высокие технические характеристики.
• Удобное место организации кабельных запасов;
• Возможность установки кассет 8 LC и 12 LC;
•

Компоненты собраны и протестированы в заводских условиях, что гарантирует высочайшую надежность и пропускную способность — все эти факторы крайне важны для инфраструктуры центров обработки данных.

Применение:

• Готовое решение с установленными волоконно-оптическими кассетами MPO;
• Оперативная Plug & Play организация зон распределения подсистем ЦОД и высокоплотных СКС;
• Коммутация приложений Gigabit Ethernet, Fiber Channel, 10G Ethernet, InfiniBand;
• Подключение активного оборудования по схеме Interconnect или Crossconnect;
• Переход от многоволоконных MPO к стандартным оптическим разъемам;
• Поддержка передачи на основе параллельной оптики 40/100/400/800 Гбит/с;
• Создание систем с возможностью гибкой реконфигурации.

Преимущества использования:

• Стандартный размер для монтажа в 19-дюймовые телекоммуникационные шкафы и стойки;
• Откидная крышка, облегчающая укладку кабелей;

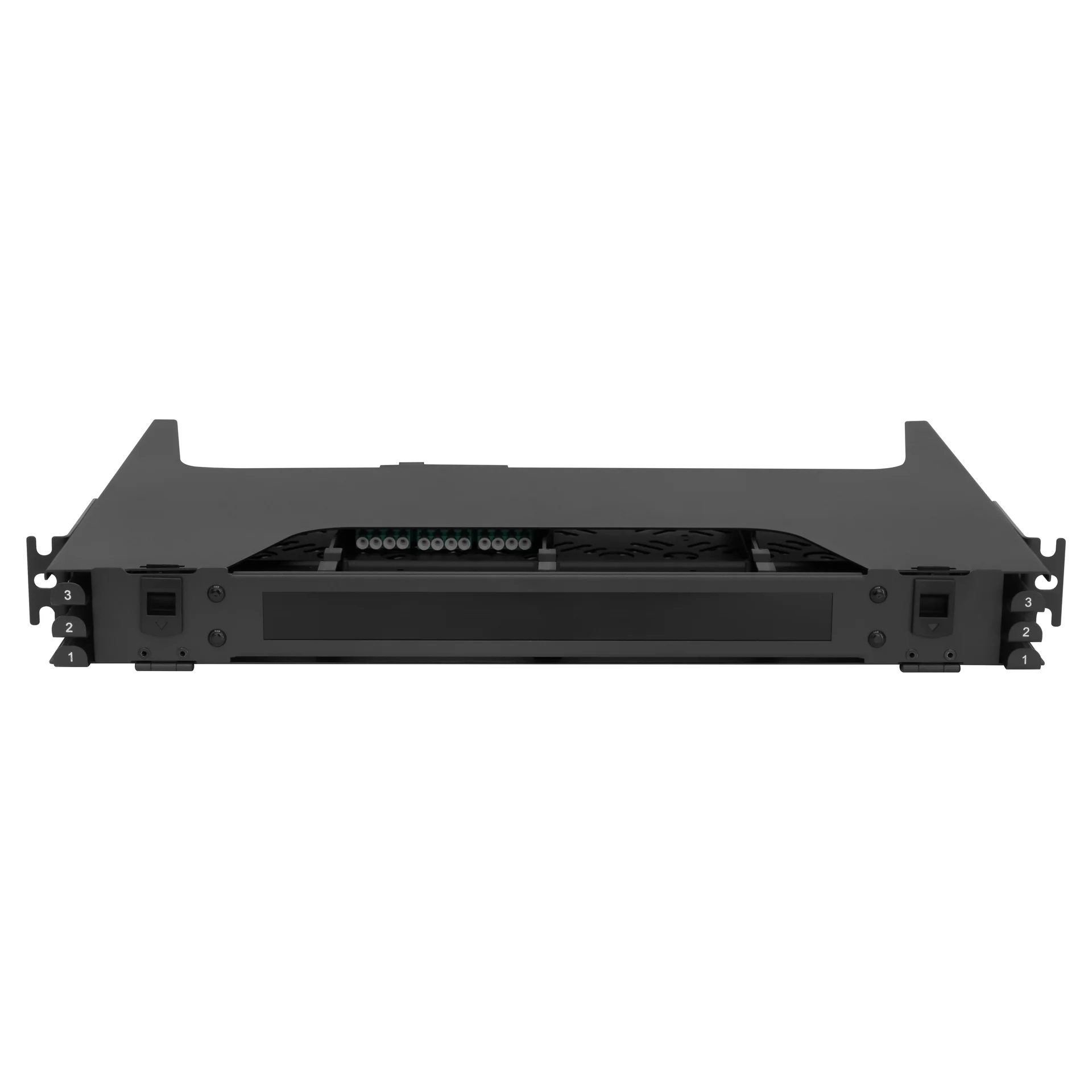

• Крышка лицевой панели крепится на двух петлях и защелкивается легким нажатием;

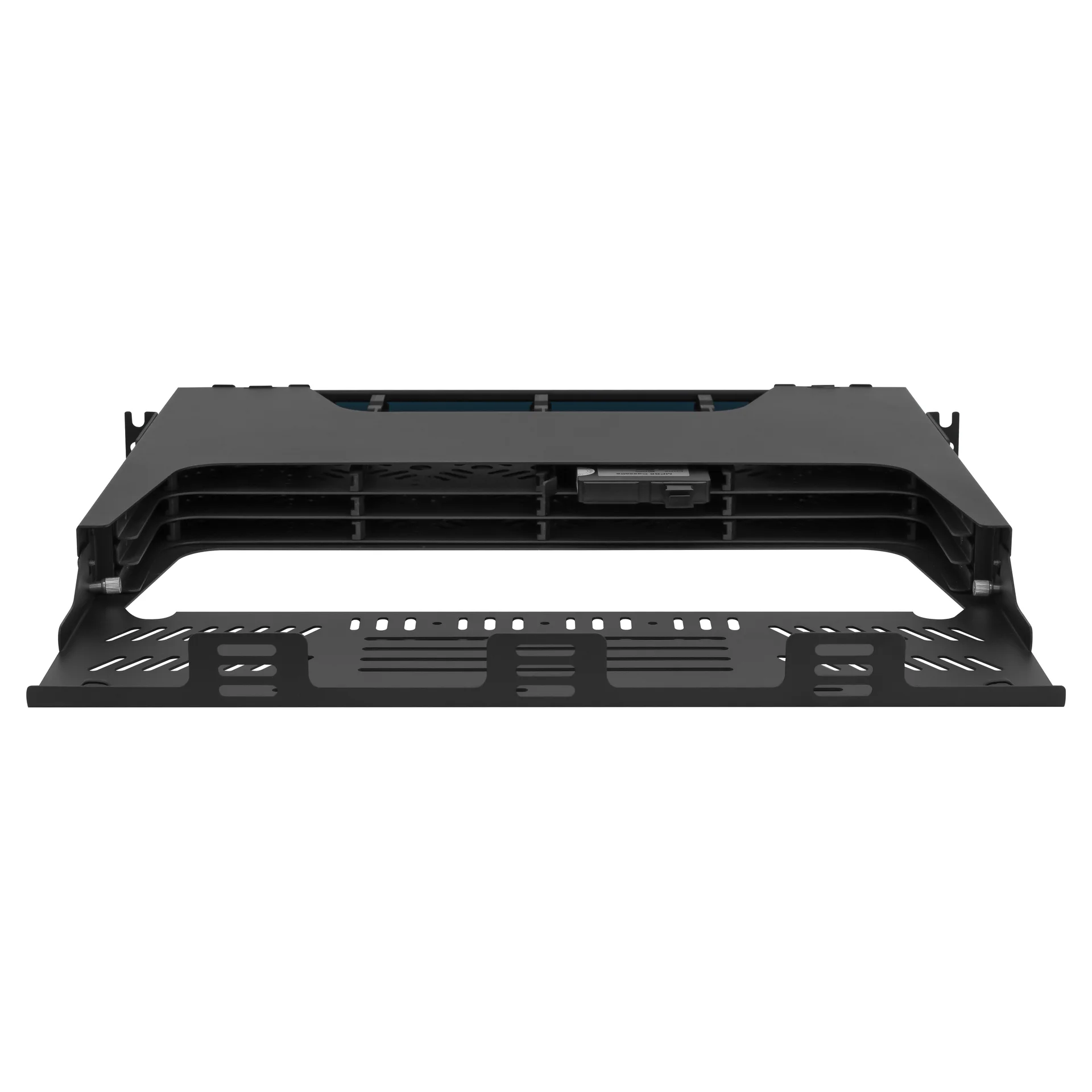

• Ввод кабелей через заднюю стенку;
• Легкий вес и удобное обслуживание;

Характеристики
