Инструменты - Сварка оптоволокна - SNR-FS-6m - Автоматический сварочный аппарат, выравнивание волокна по сердцевине

SNR-FS-6m - Автоматический сварочный аппарат, выравнивание волокна по сердцевине

Отзывов: 0
Артикул: SNR-FS-6m
  • Вес: 0 кг.
  • Бренд:   SNR
  • Гарантия:   12 месяцев (1 год)
  • Состояние:   Новый
  • Возможность поставки:   Доступен к заказу
Понравился товар? Расскажите о нем своим друзьям:

Купить SNR-FS-6m - Автоматический сварочный аппарат, выравнивание волокна по сердцевине

  • 138 328 руб.
  • 132 795руб.
  • цена включает НДС 20%
Доступно для заказа: 95 шт.
В наличии: 1 шт.
Удалённый склад: 34 шт.
В пути: 60 шт.

SNR-FS-6m - новый шестимоторный автоматический сварочный аппарат, в котором успешно реализована технология выравнивания волокна по сердцевине. Это позволяет применять данный сварочный аппарат как для строительства/обслуживания локальных, городских сетей, так и для магистральных направлений.

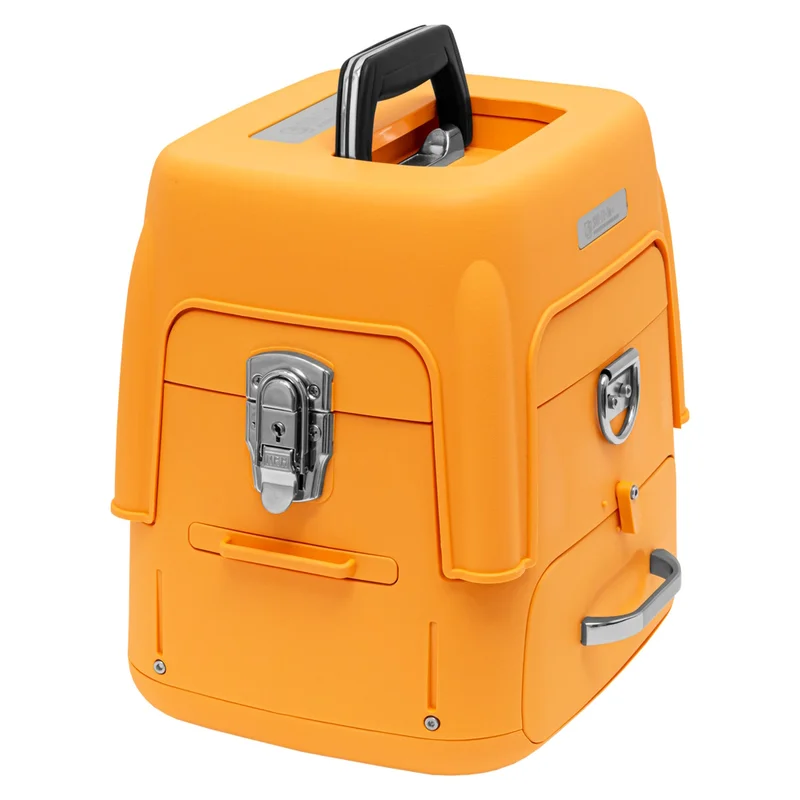

В комплект поставки входит многофункциональный кейс, который при необходимости легко и быстро трансформируется в полноценное рабочее место.

Условно в кейсе можно выделить 3 конструктивных части:
1) площадка для сварочного аппарата;
2) выдвижной столик для скалывателя;
3) шкафчик для хранения инструментов.

Переносной стул, идущий в комплекте, изготовлен из высокопрочной пластмассы и способен выдерживать нагрузку до 100 кг. Кроме этого сварочный аппарат имеет встроенную светодиодную подсветку, которая поможет при проводении работ в темное время суток или условиях плохой освещенности.

Для настройки, а также просмотра сохраненных записей данный сварочный аппарат имеет специальную программу, которая имеет удобный интерфейс, и устанавливается на смартфон (с операционной системой Android). После установки программы смарфтон подключается к интерфейсу сварочного аппарата при помощи стандартного Bluetooth-соединения.

Особенности:

  • конструкция кареток и механизма юстировки позволяет производить сварку оптических волокон в буфере 250 мкм, 900 мкм, 2 и 3 мм, а так же с плоским FTTH-кабелем;
  • выравнивание волокон по сердцевине;
  • транспортировочный кейс и удобное рабочее место - в одной конструкции;
  • встроенная светодиодная подсветка, позволяющая проводить работы в условиях плохой освещенности;
  • возможность зарядки телефона от USB-порта сварочного аппарата;
  • настройки и просмотр сохраненных записей производятся при помощи специального приложения для смартфона, который подключается к
    сварочному аппарату при помощи стандартного Bluetooth-соединения.
Общие параметры
Технология выравнивания волокна По сердцевине
Типы свариваемых волокон SM
ММ
DS (ITU-T G.653)
NZDS (ITU-TG.655)
Диаметр свариваемых волокон, мкм 80-150
Средние потери на сварном соединение, дБ 0,02 дБ (SM)
0,01 дБ (MM)
0,04 дБ (DS/NZDS)
Возвратные потери, дБ ≤60
Оценка потерь Автоматическая
Время сварки, сек 8 (SM)
Время термоусадки, сек 15
Количество циклов сварки/термоусадки 200
Длина гильз КДЗС, мм 20/40/45/60
Тест на растяжение, Н 2,0
Ресурс электродов 3000 сварок
Источник питания Li-Ion аккумулятор 7800 мАч
Дисплей 5,0″ цветной LCD
Видеосистема 2 CCD камеры
Увеличение изображения 300х при раздельном просмотре по осям X и Y
150х при совместном просмотре по осям X и Y
Интерфейсы USB
Bluetooth
Габаритные размеры, мм 200х142х120 (сварочный аппарат)
237х270х293 (кейс)
Вес, кг 2,08 (аппарат+батарея)
7,1 (комплект)
Условия эксплуатации
Скорость ветра Не более 15 м/с
Высота над уровнем моря, м до 5000

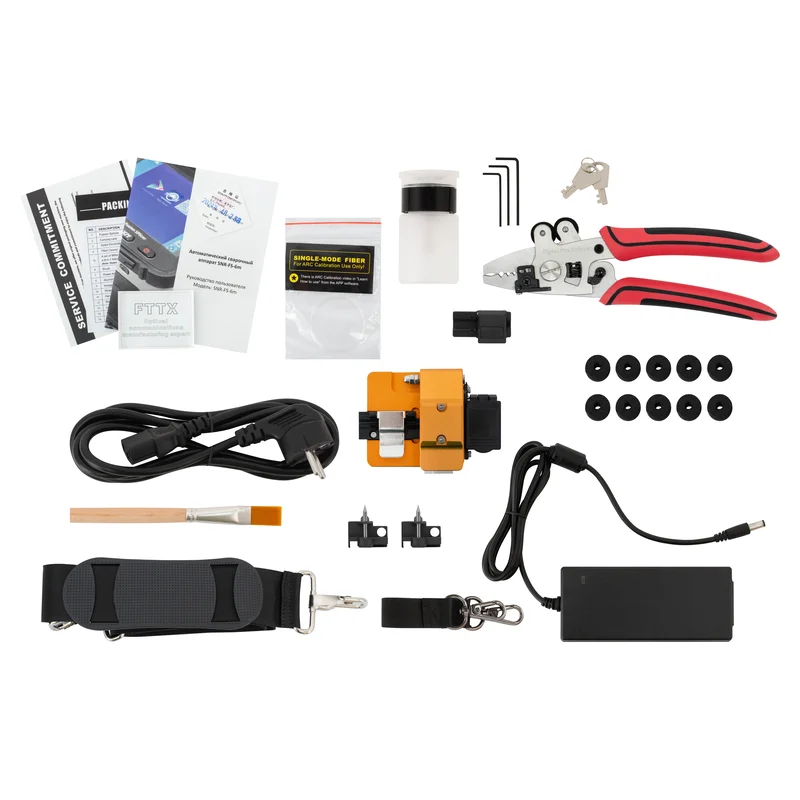

Комплект поставки Сварочный аппарат SNR-FS-6m - 1 шт
Аккумуляторная батарея - 1 шт
Транспортировочный кейс - 1 шт
Прецизионный cкалыватель (без контейнера) - 1 шт
Стриппер CFS-3 - 1 шт
FTTH-стриппер (прищепка) - 1 шт
Дозатор для спирта - 1 шт
Сетевой адаптер - 1 шт
Сетевой шнур - 1 шт
Адаптер USB - 1 шт
Фонарик USB - 1 шт
Запасные электроды - 1 пара
Набор шестригранников - 1 комплект
Калибровочное волокно - 1 шт
Ремень для кейса - 1 шт
Ремень для аппарата - 1 шт
Прижим к печке для SOC - 1 шт
Универсальный прижим для SOC - 1 шт
Руководство пользователя - 1 шт
05-07-2018
Показать еще...
Параметры Описание
Типы свариваемых волокон одномодовое (SM) многомодовое (ММ) со смещенной областью дисперсии (DS, ITU-T G.653) со смещенной ненулевой дисперсией (NZDS, ITU-TG.655)
Средние потери на сварном соединении 0,02 дБ (SM) 0,01 дБ (MM) 0,04 дБ (DS/NZDS)
Длина зачистки волокна, мм от 8 до 16 (для внешнего покрытия до 250 мкм)
Метод выравнивания волокна  по сердцевине
Количество/назначение моторов 6 моторов: 2 мотора для механизма юстировки 2 мотора для подачи кареток 2 мотора для фокусировки микроскопов
Диаметр свариваемого волокон, мкм от 80 до 150
Диаметр покрытия свариваемого волокна, мкм от 100 до 1000
Сохранение результатов сварки облачное хранилище
Время сварки, сек.
Время термоусадки, сек.* 15-25 сек (время термоусадки регулируется)
Коэффициент отражения от сварного соединения, дБ не более 60
Оценка потерь сварки автоматическая во всех режимах
Дисплей цветной дисплей высокого разрешения 5 дюймов
Увеличение изображения 300х при раздельном просмотре по осям X и Y 150х при совместном просмотре по осям X и Y
Источник питания литиевый аккумулятор большой емкости (7800 мА) адаптер питания: вход AC100-240 В 50/60 Гц, выход DC13.5 В/4A
Количество циклов сварки/термоусадки не менее 200 (при условии полностью заряженной батареи)
Проверка на растяжение, Н 2
Ресурс электродов 3000 сварок
Тип используемых гильз КДЗС стандартные/FTTH
Размер используемых гильз КДЗС, мм 40/45/60
Интерфейсы USB, Bluetooth
Температура эксплуатации, t °C -10 ~ +50, при относительной влажности до 95%
Температура хранения и транспортировки, t °C -20 ~ +60, при относительной влажности до 95%
Функция ветрозащиты допустимая скорость ветра 15 м/с
Габаритные размеры сварочного аппарата, мм 122 х 130 х 148
Габаритные размеры кейса, мм 237 х 270 х 293
Масса сварочного аппарата с батареей, кг 2,08
Масса сварочного аппарата с кейсом + инструменты, кг 7,1

* ​Рекомендованное время термоусадки для стандартных гильз 40/45/60 мм: 15-18 секунд при выключенной функции "Предварительный нагрев"
