TLK TFI-186060-GMMM-GY - Напольный шкаф серии Lite 19", 18U, стеклянная дверь, Ш600хВ900хГ600мм, в разобранном виде, серый
- Бренд: TLK
- Высота шкафа: 18U
- Ширина шкафа: 600мм
- Глубина шкафа: 600-605мм
- Среда применения: Для помещений
- Гарантия: 12 месяцев (1 год)
- Состояние: Новый
- Возможность поставки: Снят с производства
Купить TLK TFI-186060-GMMM-GY - Напольный шкаф серии Lite 19", 18U, стеклянная дверь, Ш600хВ900хГ600мм, в разобранном виде, серый
Описание:
Телекоммуникационные напольные шкафы серии Lite (TFI) представляет собой сборно-разборную конструкцию, предназначенную для установки телекоммуникационного и северного оборудования. Подразделяются на шкафы высотой 18, 24, 33 и 42U, в сочетании с размерами 600х600мм и 600х800мм (ширина/глубина). Конструкция шкафа сборно-разборная, состоящая из цельносварных рам, соединенных между собой перемычками, крышей и основанием.
Спереди имеется дверь. Сзади, слева и справа шкафа имеются съемные панели. Ввод кабеля осуществляется через основание шкафа или через крышу, через кабельные вводы, которые закрыты выламываемыми заглушками. Размер отверстий кабельного ввода составляет 270х56мм. Имеются посадочные места в крыше и дне шкафа под установку вентиляторного блока. На выбор, можно установить вентиляторный блок на 2 вентилятора или вентиляторный блок на 4 вентилятора. Размеры посадочного места под установку вентиляторного блока в крышу и дно шкафа составляет 270х270мм. Передняя дверь открывается на угол до 120 градусов. Боковые стенки шкафа, а также задняя стенка являются съемными, за счет чего доступ к установленному в шкаф оборудованию может осуществляться с четырёх сторон.
Для установки оборудования стандарта 19", шкафы оснащаются двумя парами монтажных направляющих. Глубину установки оборудования на монтажных направляющих внутри шкафа можно изменять благодаря отверстиям в соединительной планке с шагом 25мм. Максимальное раздвижение монтажных направляющих составляет 445мм для шкафа глубиной 600мм и 645мм для шкафа глубиной 800мм. Металлические части шкафа соединяются между собой проводами заземления на шпильку М4. Провода заземления входят в базовую комплектацию. Наличие на всех металлических частях шкафа заземляющих элементов, возможность соединения заземляющим контуром всех токопроводящих деталей конструкции, а также наличие посадочного места для подключения внешнего заземления делает шкафы электробезопасными.
Шкаф выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601-90 (19-дюймовому стандарту IEC 297). Максимальная допустимая распределенная нагрузка на шкаф серии TFI составляет 500 кг. Степень защиты шкафа составляет IP 30.
Ключевые возможности:
-

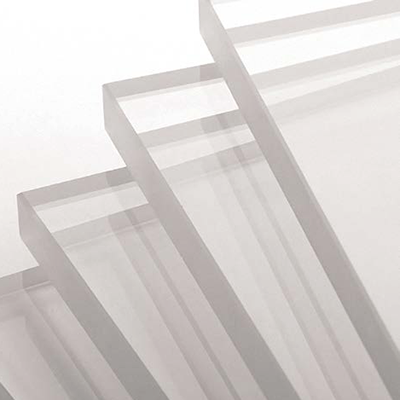

- Дверь со вставкой из ударопрочного тонированного в массе стекла дает хороший обзор установленного в шкафу оборудования
-

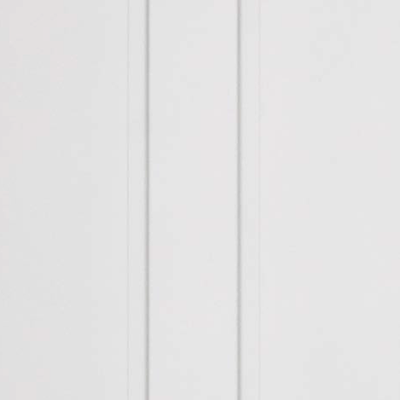

- Двери и стенки дополнительно усилены с внутренней стороны для придания конструкции большей жесткости
-

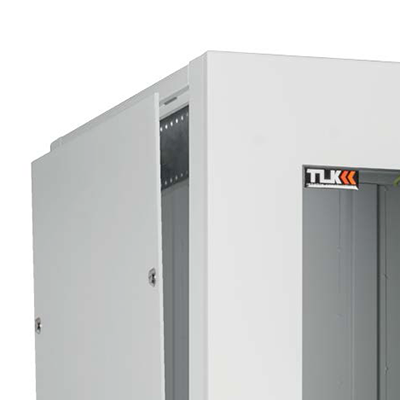

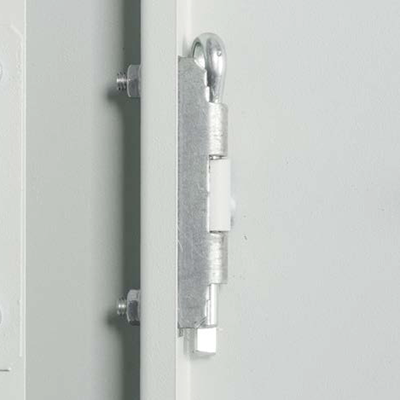

- Легкосъемные боковые стенки позволяют быстро добраться до нужного оборудования
-

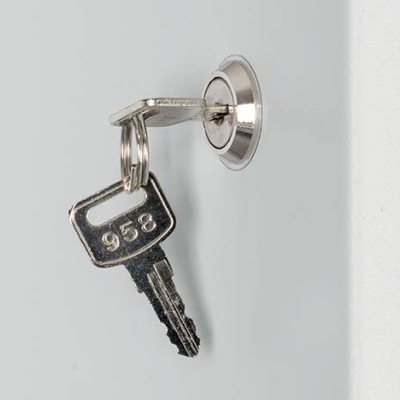

- Для предотвращения несанкционированного доступа, все стенки и двери снабжены замками. Для задней двери и боковых стенок используется один ключ
-

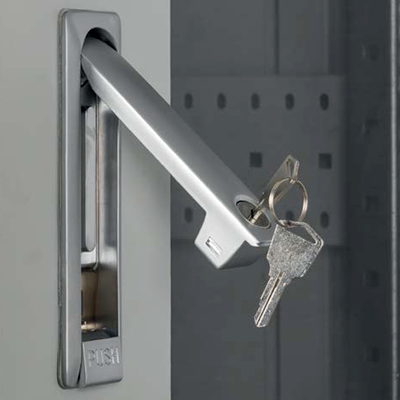

- Удобная ручка с замком на передней двери. Для нее используется отдельный ключ
-

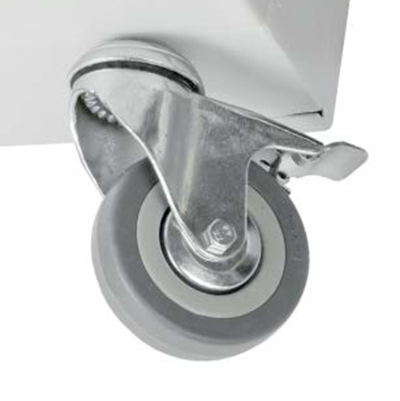

- Возможна установка поворотных роликов со стопорами или регулируемых по высоте опор (опоры входят в комплект, ролики поставляются отдельно)
-

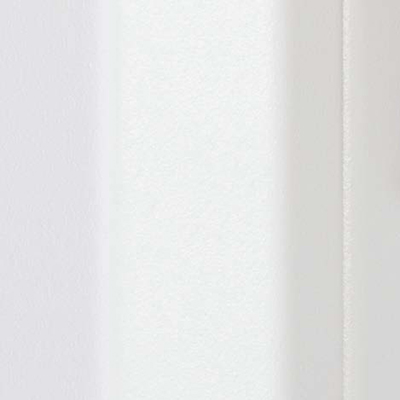

- Антикоррозионное декоративное покрытие выполнено ударопрочной порошковой краской светло-серого цвета (RAL 7035)
-

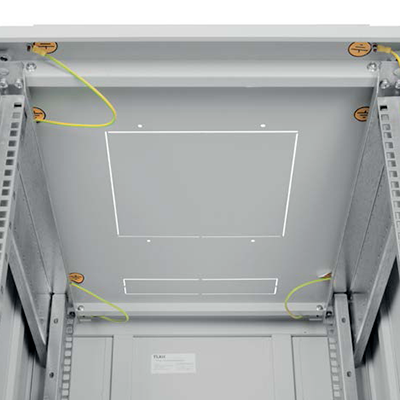

- Для организации принудительного охлаждения оборудования, на крыше и основании предусмотрены места для крепления вентиляторных блоков
-
- Быстрое перенавешивание двери не предусмотрено. Однако при сборке шкафа можно установить раму с дверью в нужную сторону
-

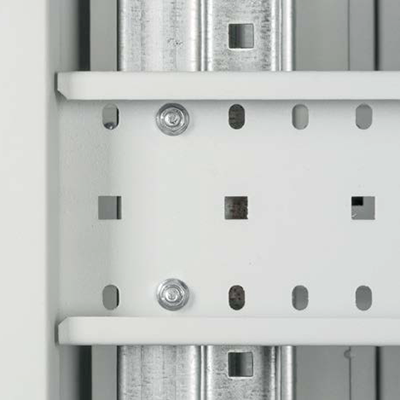

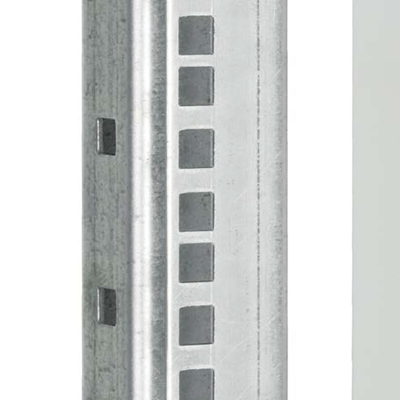

- Оцинкованные монтажные профили из 2 мм стали обеспечивают надежное закрепление оборудования
-
- Каждый профиль закреплен в 3-х точках, по два болта. Глубину установки можно регулировать
-

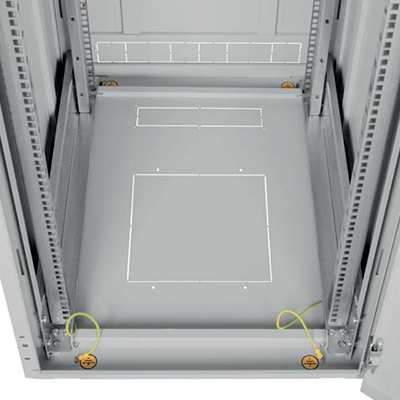

- На потолке и в полу имеется по одному кабельному вводу,закрытому выламываемыми заглушками. Возможна установка щеточных вводов. Дополнительные вводы также предусмотрены на задней стенке, у основания
-

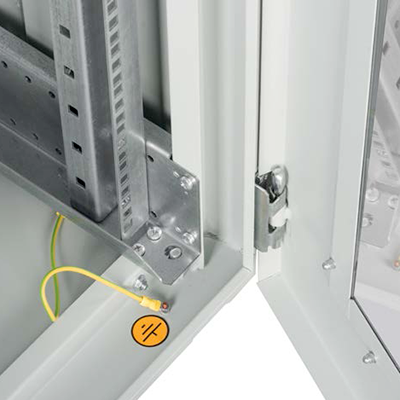

- Все узлы шкафа объединяются в единый замкнутый электрический контур проводами заземления
-

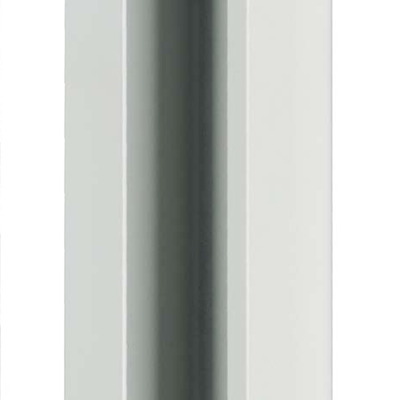

- Рамы со сложным профилем обеспечивают жесткость и хорошую грузоподъемность шкафа: распределенная нагрузка до 500 кг
Характеристики:
| Материал задней двери |
Листовая сталь 1 мм |
| Материал боковых стенок |
Листовая сталь 1 мм |
| Глубина/полезная |
600/580 |
| Монтажные профили |
Оцинкованная сталь 2 мм |
| Тип покрытия шкафа |
Порошковое, ударопрочное, полимерно-эпоксидное |
| Стекло |
Ударопрочное, тонированное в массе (5%), 4 мм |
| Степень защиты |
IP30 |
| Максимально допустимая распределенная нагрузка |
500 кг |
| Цвет покрытия |
Светло-серый (RAL 7035) |
| Дверь с оправой под стекло |
Листовая сталь 1 мм |
| Каркас шкафа |
Листовая сталь 1 мм |
Базовая комплектация:
| Шкаф | 1 |
| Направляющие 19” | 4 |
| Провода заземления | 10 |
| Дверь передняя с ручкой и замком | 1 |
| Задняя панель | 1 |
| Боковые стенки с замками | 2 |
| Задний кабельный ввод | 1 |
| Опоры | 4 |
| Ключи, комплект | 1 |
| Крепеж, комплект | 1 |
| Руководство по эксплуатации | 1 |
Дополнительная комплектация:
Щеточный ввод для напольных и настенных шкафов
Полезные материалы:
Шкаф напольный серии TFI (Lite)
Сертификат соответствия (коммутационные шкафы и стойки)
Дополнительная информация:
| Информация по кабельным вводам и отверстиям вентиляторного блока | ||||
|---|---|---|---|---|
| Отверстия кабельного ввода | Отверстия вентиляторного блока | |||
| Крыша | Задняя панель | Основание | Крыша | Основание |
| 1 отв. - 1 заглушка | 1 отв. -6 заглушек | 1 отв. -1 заглушка | 1 отв. - 1 заглушка | 1 отв. - 1 заглушка |
