Ubiquiti airFiber 3G-26-S45 (AF-3G26-S45) - Антенна узконаправленная 3ГГц для airFiber 3X, 26дБи
- Бренд: Ubiquiti
- Рабочая частота: 3 ГГц (3000 МГц)
- Гарантия: 12 месяцев (1 год)
- Состояние: Новый
- Возможность поставки: Доступен к заказу
Купить Ubiquiti airFiber 3G-26-S45 (AF-3G26-S45) - Антенна узконаправленная 3ГГц для airFiber 3X, 26дБи
Описание Ubiquiti airFiber 3G-26-S45
Антенна для построения высокоскоростных мостов средней и дальней связи рассчитана на совместное использование с airFiber 3X (продаётся отдельно). Отражатель спроектирован таким образом, чтобы обеспечить превосходную направленность луча. Благодаря применению материалов повышенной прочности, устройство обладает надёжной конструкцией и отлично подходит для уличного монтажа.
Антенны airFiber поддерживают двойную наклонную ±45° поляризацию, что вместе с точкой доступа airFiber X гарантирует улучшение помехоустойчивости и отношения сигнал / шум. Компактный форм-фактор airFiber X позволяет установить устройство на крепление для точки доступа антенн Ubiquiti, поэтому монтаж не требует специальных инструментов.
Для этой модели также предусмотрен фирменный радиопрозрачный защитный колпак Radome 2'.
Особенности
- Высокая производительность для передачи сигнала на большие расстояния
- Прочная конструкция для уличного использования: удерживает положение антенны в суровых погодных условиях
- Полная интеграция с радиоустройством airFiber
- Удобная установка: пузырьковый уровень поможет точно и легко отъюстировать антенну
- Защитный колпак для разъёмов и кабеля
Технические характеристики
| Размеры* | 650 х 650 х 300 мм |
| Вес** | 9.8 кг |
|
* Исключая размер крепежей для мачты и радиоустройства airFiber X (продаётся отдельно) ** Включая вес крепежей для мачты и исключая вес радиоустройства airFiber X (продаётся отдельно) |
|
| Допустимый размер мачты | 38 - 101 мм |
| Частотный диапазон | 3.3 - 3.8 ГГц |
| Усиление | 26 дБи |
| Ширина луча +45° | 7° (3 дБ) |
| Ширина луча -45° | 7° (3 дБ) |
| Коэффициент обратного излучения | 33 дБ |
| КСВН | 1.4:1 |
| Ветровая нагрузка | 787 Н при 200 км/ч |
| Стойкость к ветру | До 200 км/ч |
| Поляризация | Двойная линейная (±45°) |
| Кроссполяризационная развязка | Не менее 35 дБ |
| Спецификация ETSI | EN 302 326 DN2 |
| Крепление | На мачту универсальное, съёмная монтажная планка для установки радиоустройства airFiber и влагозащищённые кабельные сборки (в комплекте) |
Диаграммы направленности
| Горизонтальная поляризация | Вертикальная поляризация |
.jpg)
|
.jpg)
|

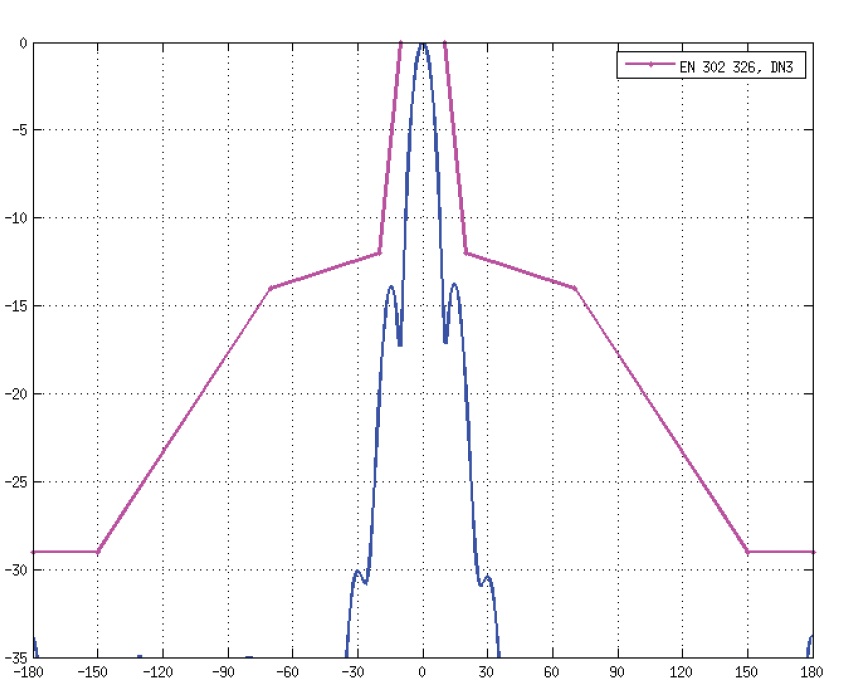

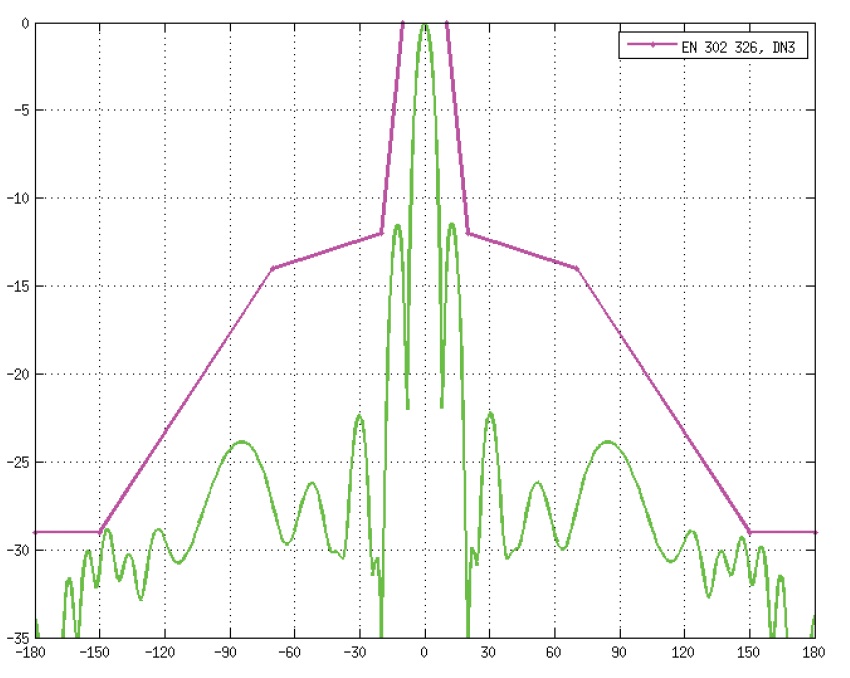

| Соответствие границе (RPE) стандарта ETSI EN 302 326 в вертикальной плоскости | Соответствие границе (RPE) стандарта ETSI EN 302 326 в горизонтальной плоскости |
.jpg)
|
.jpg)
|
| Затухание несогласованности | |
.jpg)
|
|
Комплект поставки
| Отражатель | 1 шт. |
| Облучатель | 1 шт. |
| Крепежная скоба | 1 шт. |
| Защитный кожух | 1 шт. |
| Зажимная скоба для мачты | 2 шт. |
| Зажимная пластина | 2 шт. |
| РЧ-кабели | 2 шт. |
| Юстировочный шток | 1 шт. |
| Болт с квадратным подголовком M10x150 | 4 шт. |
| Болт M10x100 | 2 шт. |
| Болт с квадратным подголовком M10x25 | 3 шт. |
| Болт М4 | 4 шт. |
| Руководство по быстрой установке | 1 шт. |
