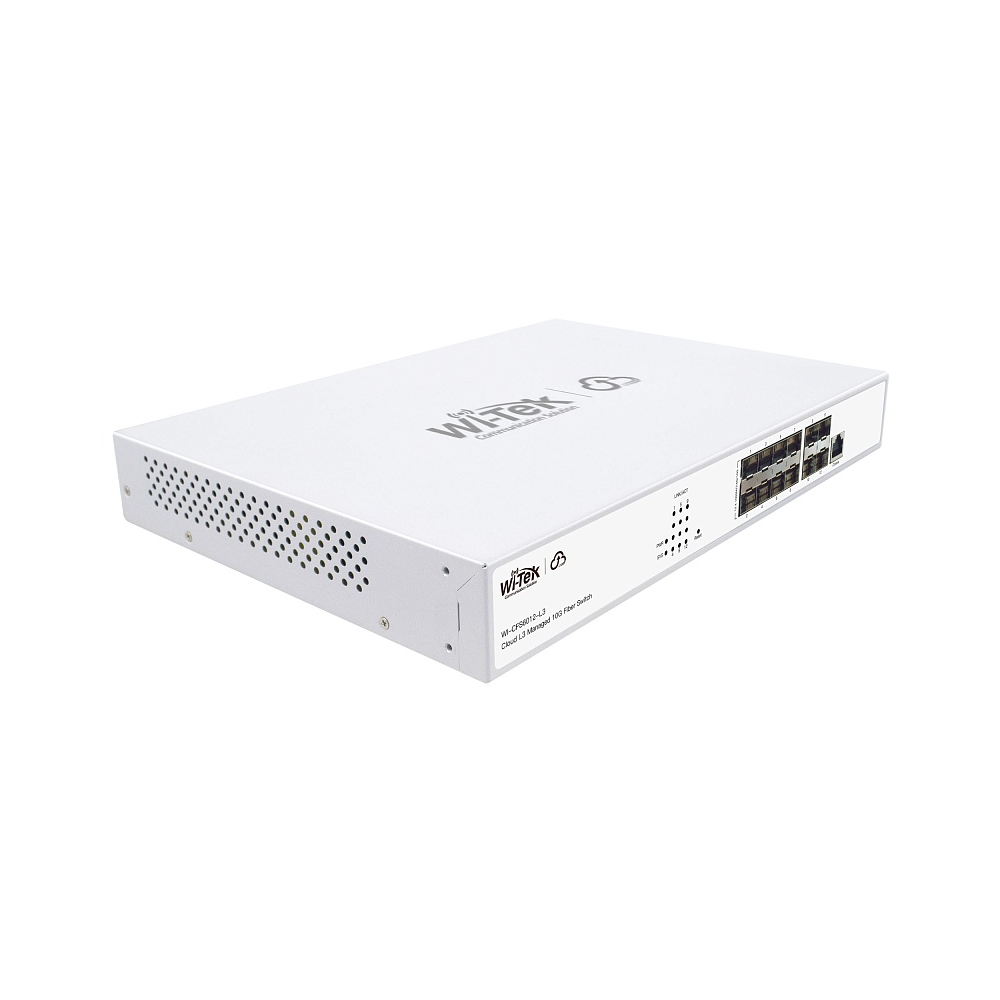

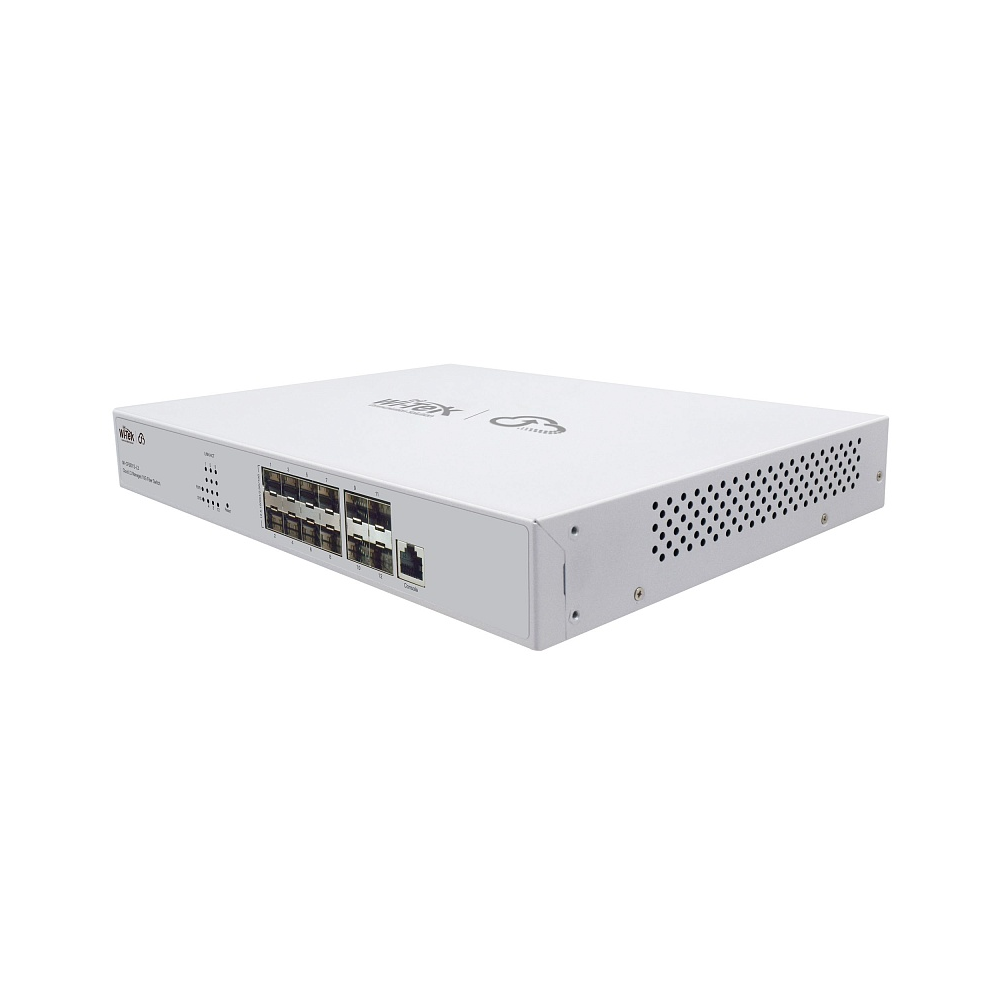

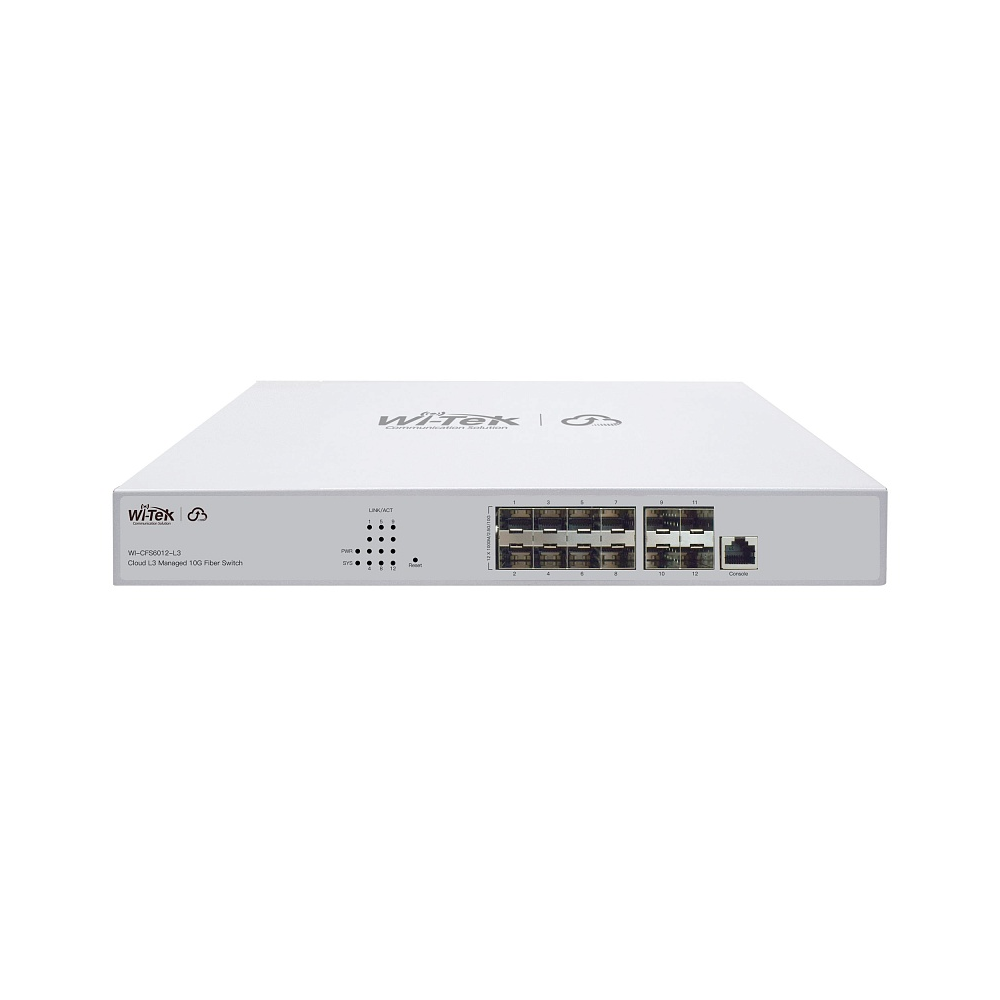

Управляемый оптический L3-коммутатор WI-CFS6012-L3 — экономичное решение для малого и среднего бизнеса. Предназначен для инсталляций в современные оптические сети агрегации или предагрегации. Поддерживает мониторинг и управление через облачный сервис Wi-Tek Cloud.

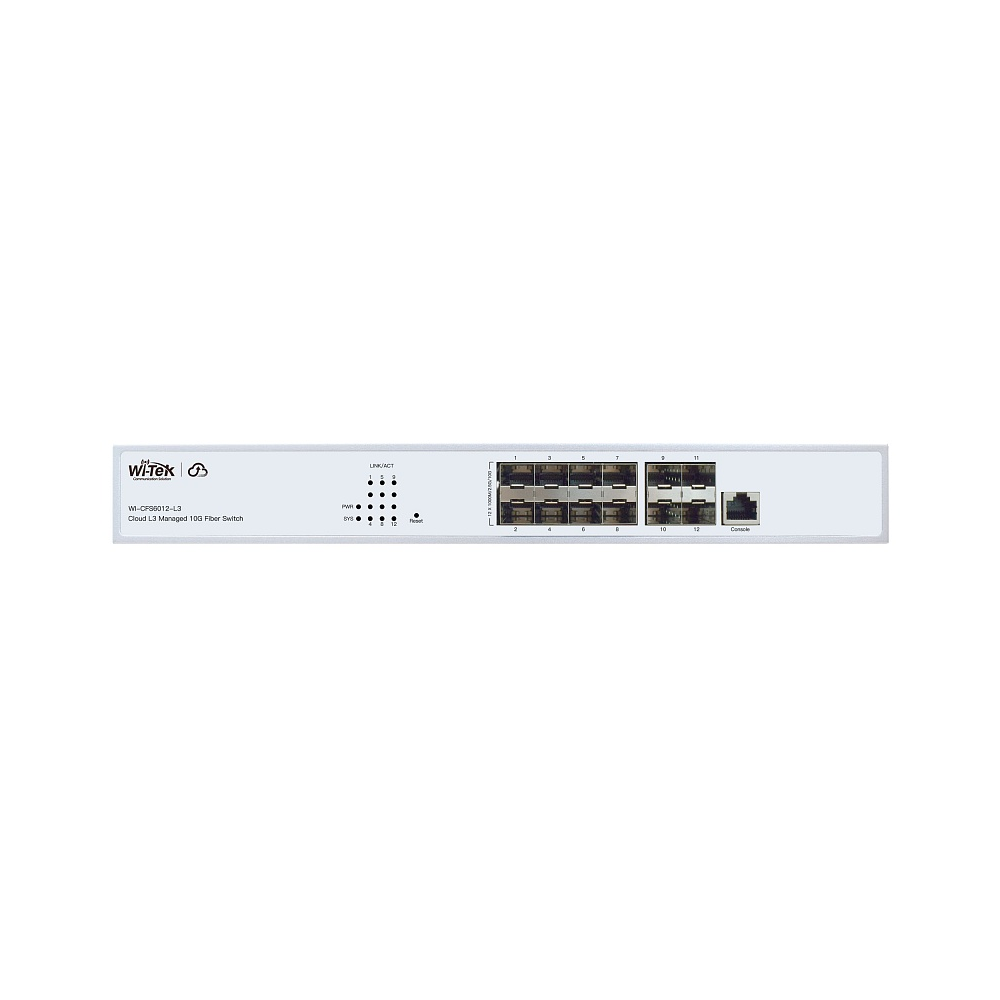

Коммутатор оснащен 12 портами 10G SFP+ и одним консольным портом.

• Облачное управление
• Поддержка IGMP Snooping, Link Aggregation, Loop Prevention, QoS
• L3-функции: RIP, OSPF, DHCP
• WEB, CLI (Console Port, Telnet, SSH), SNMP, RMON

В комплект поставки входит крепление в стойку.

Гарантия (включая блок питания) — 3 года.

Характеристики

Интерфейсы

• 12 x SFP-слота 10 Гбит/с
• 1 x консольный порт

Сетевые характеристики

• Стандарты и протоколы Ethernet: IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3z, IEEE802.3ae, IEEE802.3x, IEEE802.1x, IEEE802.1q, IEEE802.1p, IEEE802.1d, IEEE802.1w, IEEE802.3ad
• Поддержка протоколов IPv4/IPv6, IPv6 Dual Stack
• Пропускная способность коммутации: 240 Гбит/с
• Скорость обработки пакетов: 178,6 млн пакетов в секунду
• Буфер памяти пакетов: 16 Мбит
• Таблица MAC-адресов: до 32 K
• Поддержка Jumbo-фреймов: до 12 кБ
• Поддержка протоколов:
  • 802.3ah Ethernet Link OAM
  • 802.1ab LLDP/LLDP-MED
  • 802.3x Flow Control
• VLAN:
  • на основе MAC-адресов
  • на основе протоколов
  • тегирование 802.1Q
  • идентификация производителей устройств (OUI)
  • GVRP (GARP VLAN Registration Protocol)
  • VLAN для голосового трафика (Voice VLAN)
  • поддержка QinQ (802.1ad) и настройка QinQ на основе порта
  • поддержка до 4096 VLAN-групп
  • настраиваемый TPID (идентификатор протокола) для туннелирования (0×8100, 0×9100, 0×9200)
• DHCP:
  • DHCP-сервер
  • DHCP Relay
  • DHCP L2 Relay
  • DHCP-клиент
• ARP:
  • статические записи ARP
  • таймаут ARP
  • Gratuitous ARP
  • до 8000 записей

Маршрутизация и коммутация

• IP-интерфейсы:
  • IPv4: до 32
  • IPv6: до 32
• Маршрутизация:
  • статическая маршрутизация: до 12 000 маршрутов для IPv4 и IPv6
  • динамическая маршрутизация: поддержка RIP (версии v1/v2), OSPF (версии v2) и BGP4, с максимальным количеством маршрутов до 8 190
• Агрегация каналов:
  • поддержка агрегации каналов (статические каналы, 802.3ad LACP)
  • до 64 групп агрегации
  • до 8 портов в группе
• Контроль потока:
  • 802.3x Flow Control
  • предотвращение блокировки Head-of-Line (HOL)
• Зеркалирование:
  • зеркалирование портов
  • CPU Mirroring
  • один-к-одному
  • многие-к-одному
  • Tx/Rx/Both
• Мультикаст (L2):
  • поддержка IPv4/IPv6 IGMP/MLD Snooping (v1/v2/v3)
  • MVR (Multicast VLAN Registration)
  • управление и фильтрация мультикаст-трафика
• Протоколы соседства (IPv6 Neighbor Discovery — ND)
• Межсетевые сообщения:
  • ICMP для IPv4
  • ICMP для IPv6 (ICMPv6)
• Поддержка MTU
• Поддержка протоколов TCP/UDP

Приоритизация трафика и QoS

• 8 приоритетных очередей
• Управление трафиком:
  • маркировка трафика 802.1p CoS/DSCP
  • классификация и перемаркировка трафика
• Планирование очередей:
  • строгий приоритет (SP)
  • улучшенный циклический перебор (WRR)
  • гибридный режим SP + WRR
• Управление пропускной способностью:
  • ограничение скорости на основе порта/потока
• Политики QoS на основе VLAN:
  • настройка политики
  • настройка классификации
  • настройка карты политики
  • маркировка политики
  • пропускная способность политики
  • VLAN-политики

Управление и мониторинг

• Управление:
  • веб-интерфейс (HTTP/HTTPS с поддержкой SSLv3/TLS 1.2)
  • CLI (консольный порт, Telnet/SSHv1/SSHv2)
  • поддержка удаленного управления и облачного управления (включая настройку VLAN и управление портами)
  • отображение топологии сети
  • варианты конфигурации Batch Configuration и Unified Configuration
  • график перезагрузки
• Управление и обмен данными между устройствами:
  • LLDP
  • SNMPv1 / v2c / v3
  • Trap/Inform уведомления
  • ONVIF (ONVIF Detection, ONVIF Server (NLM))
  • DDMI (Digital Diagnostic Monitoring Interface)
• Мониторинг:
  • интеллектуальный мониторинг сети
  • мониторинг CPU и памяти
  • RMON (Группы 1, 2, 3, 9)
  • sFlow
  • EFM OAM
• Аутентификация:
  • на основе порта
  • на основе MAC-адреса
  • 802.1X
  • поддержка RADIUS и AAA (включая TACACS+)
  • сброс пароля
• Дополнительные инструменты:
  • пинг
  • трассировка
  • синхронизация времени по SNTP (Simple Network Time Protocol)
  • логирование системных процессов
  • диагностика состояния сетевых кабелей

Безопасность

• Протоколы:
  • STP (Spanning Tree Protocol)
  • RSTP (Rapid Spanning Tree Protocol)
  • MSTP (Multiple Spanning Tree Protocol)
  • ERPS (Ethernet Ring Protection Switching) для быстрого восстановления в случае сбоя
• Списки контроля доступа (ACL):
  • на основе MAC-адресов
  • на основе IP-адресов
  • на основе портов
  • на основе протоколов
  • на основе времени
  • комбинированные ACL
  • IPv6 ACL
  • привязка ACL к портам/VLAN
• Безопасность портов:
  • статическая/динамическая привязка
  • ограничение количества MAC-адресов
  • защита от подмены IPv4/IPv6 адресов (IP Source Guard, IPv6 Source Guard)
  • привязка IP-MAC-Port
• Дополнительные меры безопасности:
  • уведомления об аномальных событиях в сети
  • предотвращение выдачи IP-адресов неавторизованными DHCP-серверами (DHCP Snooping)
  • проверка корректности ARP-запросов и ответов для предотвращения атак типа ARP Spoofing
  • фильтрация фрагментированных пакетов
  • защита от широковещательного, мультикастового и одноадресного шторма (Broadcast/Multicast/Unicast Storm Control)
  • защита от DoS-атак
  • изоляция портов

Отказоустойчивость

• Защита от перепадов напряжения:
  • стандартный режим ±4 кВ
  • дифференциальный режим ±2 кВ
• Защита от электростатических помех:
  • при контактном разряде ±6 кВ
  • при воздухоотведении ±8 кВ

Физические характеристики

• Память:
  • 512 DRAM
  • 32 МБ флэш-памяти

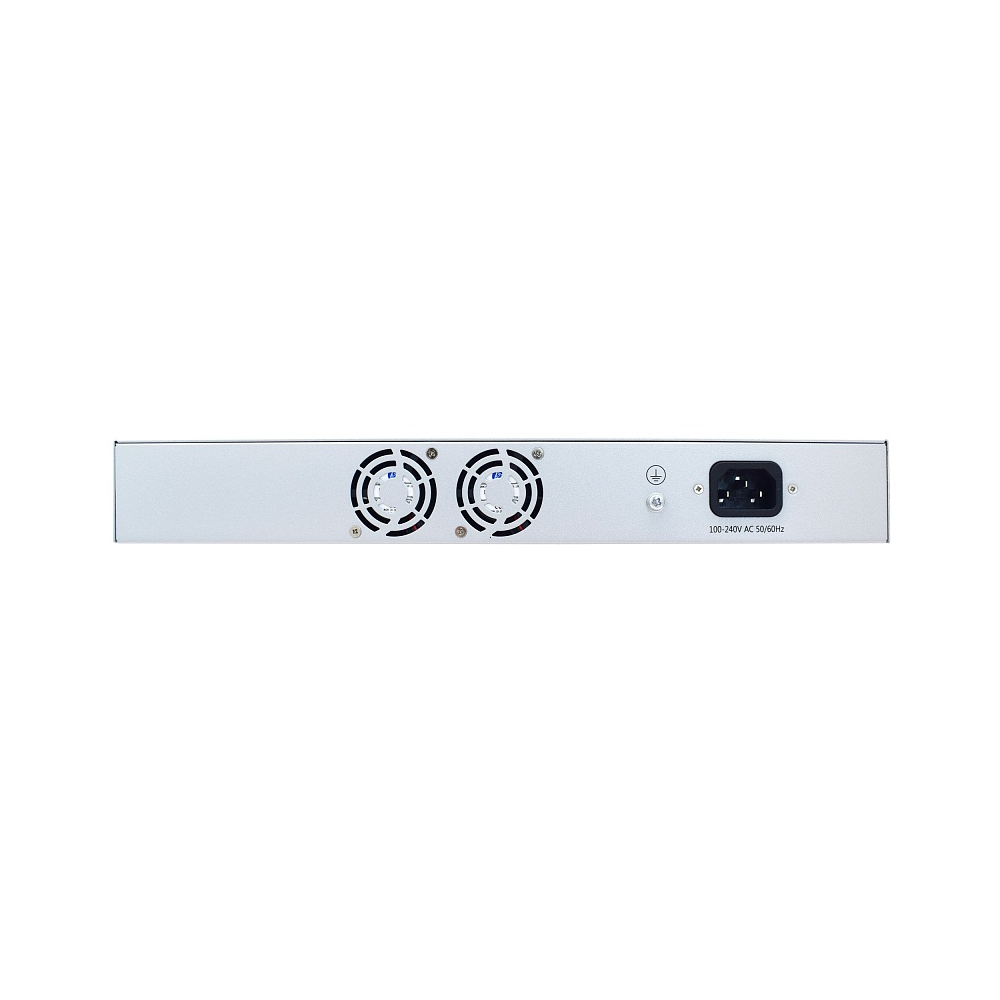

• Питание:
  • AC 100-240 В, 50/60 Гц, 2 А макс.
• Температура:
  • при эксплуатации: -10~50 °C
  • при хранении: -40~70 °C
• Влажность:
  • при эксплуатации: 10~90% без образования конденсата
  • при хранении: 5~90% без образования конденсата
• Система охлаждения: 2 вентилятора
• Размеры: 330 х 230 х 44 мм

Комплектация

• Коммутатор WI-CFS6012-L3 - 1 шт.
• Кабель питания - 1 шт.
• Монтажный комплект:
  • монтажные уголки - 2 шт.
  • винты - 8 шт.
  • ножки - 4 шт.
• Кабель на COM-порт - 1 шт.
• Краткое руководство - 1 шт.
• Гарантийный талон - 1 шт.

10-08-2025
